Kırmızı hat, algılamanın izini sürer.
Silindir, pnömatik valf ve ısıya duyarlı hat birlikte çalışır. Parçaları ve pano içindeki yerleşimlerini tanıyın. Görseller, direkt boşaltımlı bir düzeni temsil eder; uygulama seçilen sistem ve projeye göre değişir.

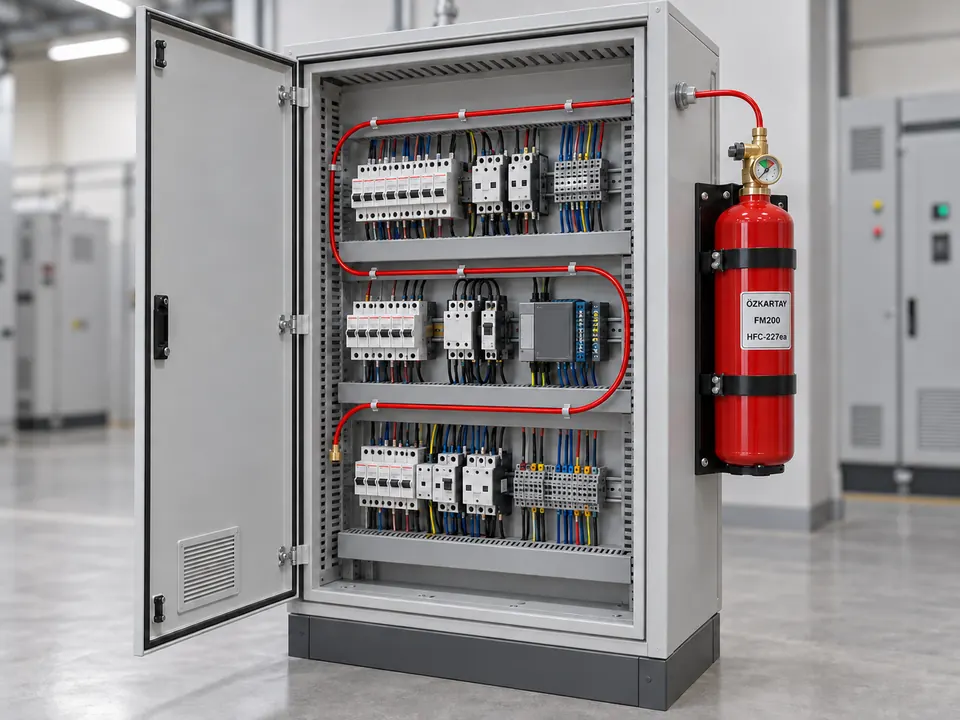

Hat neden ekipman sıralarını dolaşıyor?
Algılama hattı, korunacak ekipmana yakın bir güzergâhla yerleştirilir. Geniş dönüşler hortumun ezilmesini önler; klipsler hattı yerinde tutar. Silindir ise sistemin izin verdiği konumda pano içine veya dışına sabitlenebilir.

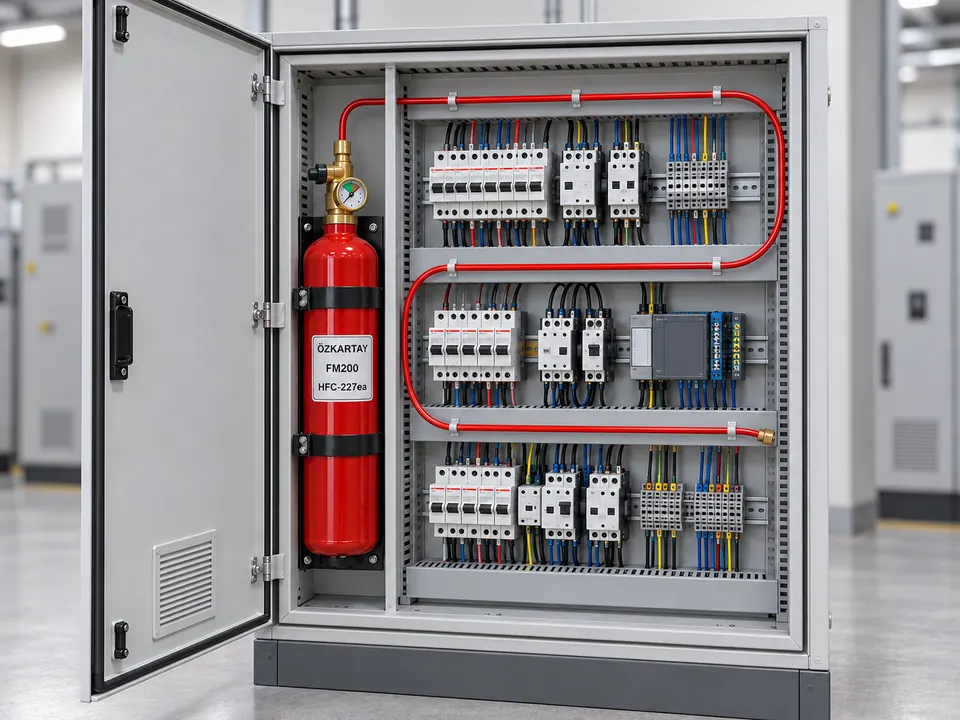

Pano içindeki silindir yerleşimini görün
Nasıl çalışır?
Isı algılanır
Isıya duyarlı, basınçlı hortum yangının sıcak noktasında açılır.
Basınç değişimi valfi tetikler
Hattaki basınç düşüşü, pnömatik boşaltma düzenini çalıştırır.
Söndürücü madde boşalır
Söndürücü madde, direkt veya indirekt sistemin kendi boşaltma yolunu izler.
Direkt boşaltım
Aynı hortum hem ısıyı algılar hem söndürücü maddeyi açılma noktasına taşır. Bu görsellerde ayrı bir boşaltma nozulu bulunmaz.
İndirekt boşaltım
Algılama hortumu valfi tetikler; söndürücü madde ayrı bir boşaltma hattı ve nozullar üzerinden dağıtılır. İki düzenin parçaları, sistem tasarımına göre seçilir.
Temsilî parça görselleştirmesi

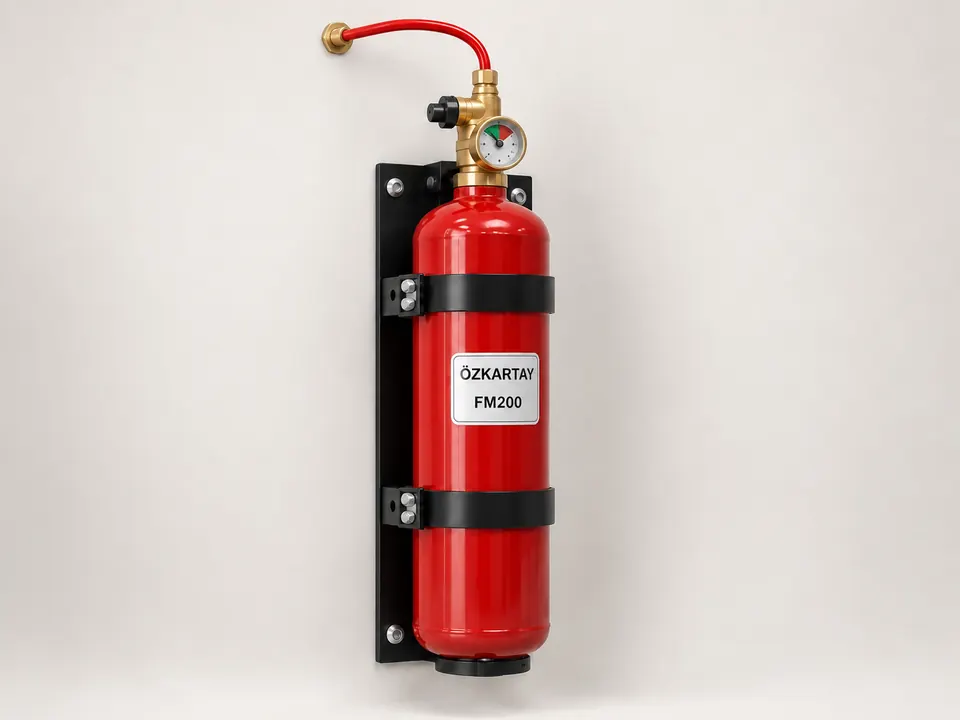

Silindir ve sabitleme takımı
Silindir söndürücü maddeyi depolar. Kelepçe ve taşıyıcı plaka, silindiri seçilen montaj yüzeyine sabitler.
- Neden bu şekilde?
- Silindirik hazne basınçlı depolama içindir; iki noktadan tutan kelepçeler gövdenin yer değiştirmesini sınırlar.
- Parça seçiminde neye bakılır?
- Modele uygun montaj yönü, taşıma kapasitesi ve valf ile göstergenin erişilebilir olması.
Temsilî parça görselleştirmesi

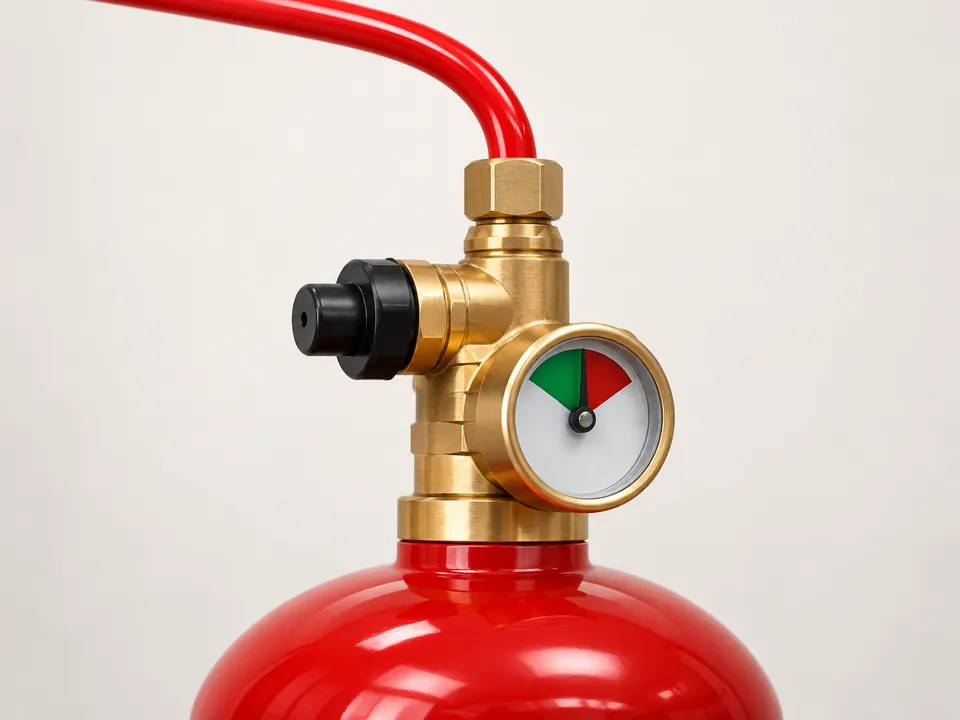

Pnömatik valf ve gösterge
Valf söndürücü maddenin silindirden çıkışını kontrol eder. Gösterge, bağlı olduğu basınç bölgesinin izlenmesini sağlar; bağlantı düzeni modele bağlıdır.
- Neden bu şekilde?
- Algılama hortumunun valfe bağlanması, hattaki basınç değişiminin boşaltma mekanizmasına iletilmesini sağlar.
- Parça seçiminde neye bakılır?
- Uyumlu bağlantılar, sızdırmazlık ve doğru gösterge seçimi. Alarm veya enerji kesme için ilave donanım gerekebilir.
Temsilî parça görselleştirmesi

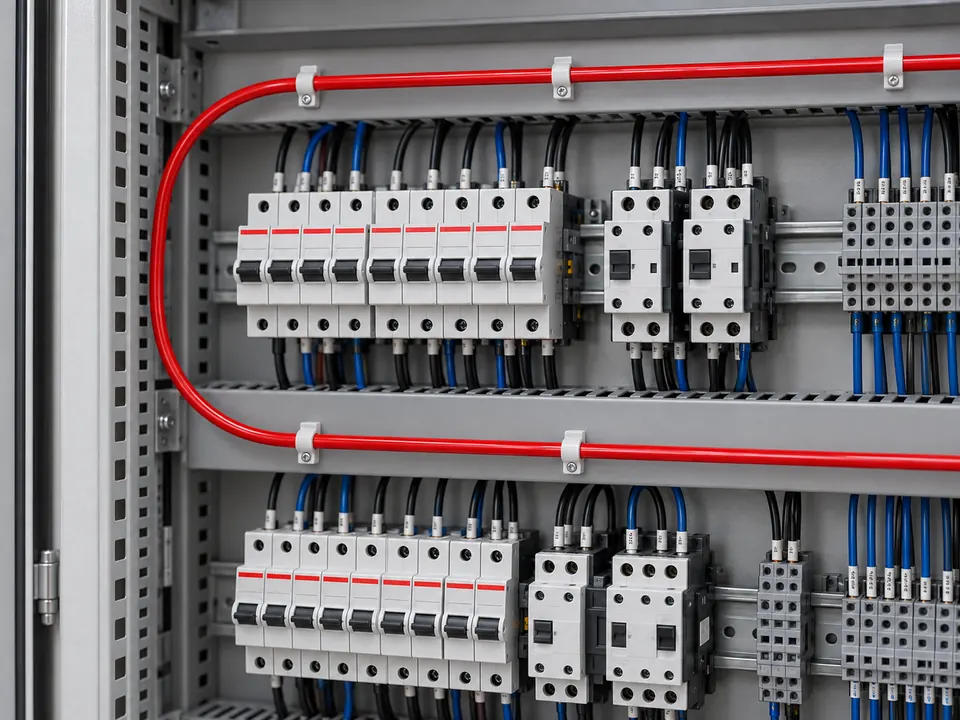

Isıya duyarlı algılama hortumu
Bu hat elektrik kablosu değildir. Pnömatik sistemde basınç altında tutulur ve yangın ısısına maruz kalan noktada açılarak sistemi tetikler.
- Neden bu şekilde?
- Esnek yapısı farklı ekipman sıralarına yaklaşmayı sağlar. Güzergâh risk noktalarına göre belirlenir.
- Parça seçiminde neye bakılır?
- Ezilmeyen dönüşler, sağlam klipsler ve keskin kenarlardan korunmuş geçişler.
Temsilî parça görselleştirmesi

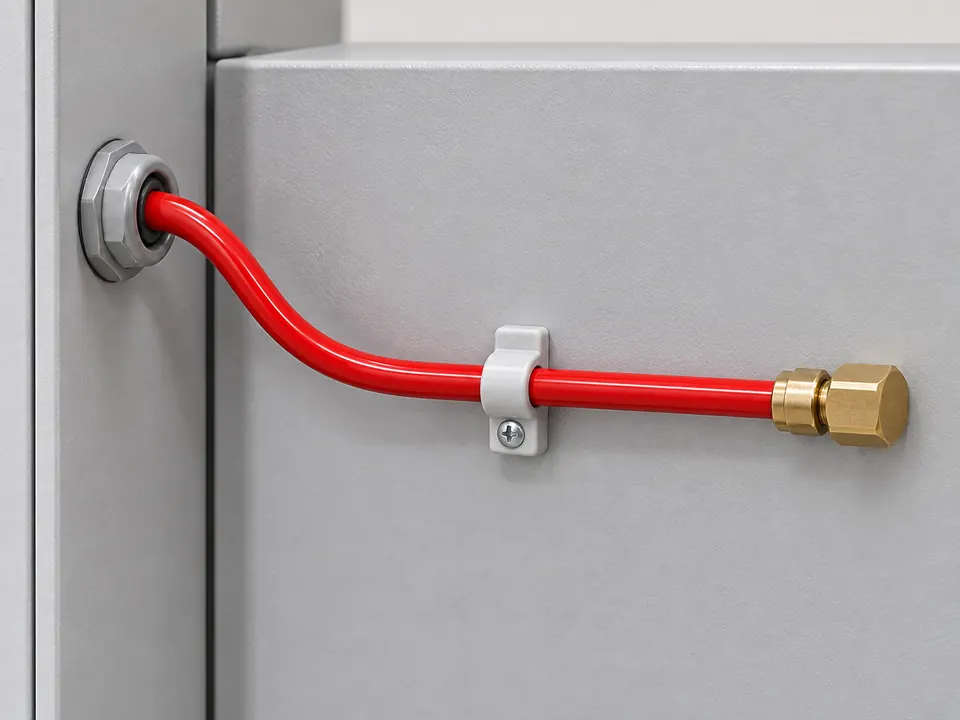

Bağlantılar, klipsler ve hat sonu
Bağlantılar hortumu valfe ve hat sonuna bağlar. Kapalı hat sonu, algılama devresinin basınç altında tutulmasına yardımcı olur.
- Neden bu şekilde?
- Klips hattın konumunu korur; geçiş koruması metal kenarla sürtünmeyi azaltır. Hat sonunda açık bir çıkış bırakılmaz.
- Parça seçiminde neye bakılır?
- Sisteme uygun fitting ve hortum, sızdırmaz birleşimler ve bağlantılara bakım erişimi.
Tasarım ve uygulama rehberi
Otomatik pano söndürme: kaynağa yakın algılama ve yerel koruma tasarımı
Elektrik ve otomasyon panolarında gelişen bir yangın, üretimi ve bağlı sistemleri etkileyebilir. Pano söndürme, bu yerel riski kabin içinde algılayıp seçilen söndürücü maddeyi korunacak hacme ulaştırmak üzere planlanır.
Özkartay kataloğunda 1, 2, 4, 6, 12, 15 ve 18 kg FM200 (HFC-227ea) otomatik pano söndürme seçenekleri bulunur. Kapasite; pano hacmi, açıklıklar, havalandırma ve sistemin teknik tasarım sınırları birlikte incelenerek belirlenir.
01
Pano koruması nasıl planlanır?
Pano içi koruma, elektrik bakımını ve tesisin genel yangın senaryosunu tamamlayan bir yerel uygulamadır.
Pano ve risk envanteri
Kabin ölçüleri, bölmeler, güç ekipmanları, kablo yükü ve yangının gelişebileceği noktalar kaydedilir. Birbirinden ayrılan hacimler tek bir boşluk olarak kabul edilmez.
Hacim ve açıklık değerlendirmesi
Fanlar, menfezler, kablo geçişleri ve kapak açıklıkları incelenir. Söndürücü maddenin etkili kalabilmesi için gereken koşullar, sistem üreticisinin tasarım dokümanı ile değerlendirilir.
Direkt veya indirekt düzen
Algılama hortumunun doğrudan boşaltım yaptığı düzen ile hortumun vanayı tetikleyip nozullardan boşaltım sağladığı düzen ayrı tasarlanır. Hortum güzergâhı ve nozul konumu pano içi ekipmana göre belirlenir.
Elektrik ve alarm arayüzleri
Gereken alarm, izleme ve enerji kesme işlevleri tesisin elektrik ekibiyle birlikte tanımlanır. Söndürme gerçekleşmesi, arızalı ekipmanın kendiliğinden güvenli hale geldiği anlamına gelmez.
Montaj, doğrulama ve bakım
Sabitleme, hortum ve bağlantılar seçilen sistem talimatına göre kontrol edilir. Fonksiyon kontrolleri, kullanıcı teslimi ve bakım erişimi planlanır; gaz boşaltımı test amacıyla otomatik olarak varsayılmaz.
02
Algılama, boşaltım ve entegrasyon
Yerel korumanın sınırları seçilen sistem ve gerçek pano düzeniyle belirlenir.
Direkt algılama ve boşaltım
- İşleyiş
- Isıya duyarlı hortumun açıldığı noktadan söndürücü madde boşalır. Hortumun korunacak risklere erişimi tasarımın temelidir.
- Kontrol
- Hortumun bükülme sınırları, sabitlemesi ve çevre sıcaklığı üretici talimatıyla kontrol edilir.
İndirekt algılama ve boşaltım
- İşleyiş
- Algılama hortumundaki olay vanayı tetikler; söndürücü madde dağıtım hattı ve nozullarla hacme verilir.
- Kontrol
- Nozul adedi, konumu ve bağlantılar seçilen sistemin izin verdiği tasarım düzenine göre belirlenir.
Tesis sistemleriyle koordinasyon
- İşletme
- Fan durdurma, alarm aktarımı ve gerekiyorsa enerji kesme senaryosu ilgili disiplinlerle birlikte kararlaştırılır.
- Değişiklik yönetimi
- Yeni kablo, fan, bölme veya pano eklenmesi korunan hacmi değiştirebilir; uygulama yeniden değerlendirilir.
03
Pano türüne göre uygulama
Yerel koruma; kabin düzeni ve işletmenin duruş koşullarıyla birlikte planlanır.
Dağıtım ve kompanzasyon panoları
- Uygulama koşulu
- Enerjili ekipman, bölmeli kabinler ve kablo geçişleri.
- Tasarım odağı
- Her bölmenin koruma ihtiyacı değerlendirilir; elektriksel açıklıklar, bakım erişimi ve alarm arayüzleri korunur.
CNC ve otomasyon panoları
- Uygulama koşulu
- Üretim sürekliliği, fanlı soğutma ve sık bakım müdahaleleri.
- Tasarım odağı
- Hortum veya nozul yerleşimi ekipman hareketleriyle koordine edilir; havalandırmanın söndürücü madde tutmaya etkisi incelenir.
Server, UPS ve telekom kabinleri
- Uygulama koşulu
- Yoğun hava akışı ve birbirinden farklı ekipman riskleri.
- Tasarım odağı
- Kabin içi koruma ile oda koruması birlikte değerlendirilir. Akü kimyası gibi özel risklerde temiz gazın tek başına yeterliliği ayrıca incelenir.
Jeneratör ve proses kontrol panoları
- Uygulama koşulu
- Titreşim, sıcaklık ve kritik kumanda işlevleri.
- Tasarım odağı
- Montaj dayanımı ve çevre koşulları seçilen donanımla eşleştirilir; devreye alma ve bakım tesisin çalışma takvimine göre planlanır.
04
Pano söndürme tasarım kontrolü
Tüm sütunları incelemek için tabloyu yatay kaydırabilirsiniz.
| Tasarım konusu | Gerekli bilgi | Karar |
|---|---|---|
| Söndürücü madde kapasitesi | Hacim, açıklıklar ve risk | Modele uygun miktar |
| Direkt / indirekt düzen | Pano içi ekipman yerleşimi | Hortum ve nozul güzergâhı |
| Alarm ve enerji | Tesis kumanda senaryosu | İlgili ekiplerle arayüz tanımı |
| Bakım erişimi | İşletme ve pano müdahale takvimi | Kayıtlı kontrol ve değişiklik takibi |
Yerel pano koruması, bina algılama ve tahliye sistemiyle koordine edilir. Söndürücü maddenin uygulama sınırları ve personel güvenliği seçilen sistem dokümanıyla değerlendirilir.
Pano söndürmede doğru kapasite kadar doğru algılama güzergâhı, hacim koşulları ve işletme senaryosu da önemlidir. Mevcut panonun ölçü ve yerleşimi incelenerek uygulama kapsamı belirlenir.
