1" yangın söndürme cihazı bölmeli sac kapaklı yangın dolabı TS EN 671-1

Yangın dolabı için teklif iste
1" yangın söndürme cihazı bölmeli sac kapaklı yangın dolabı — açık görünüş
Açık görünüş

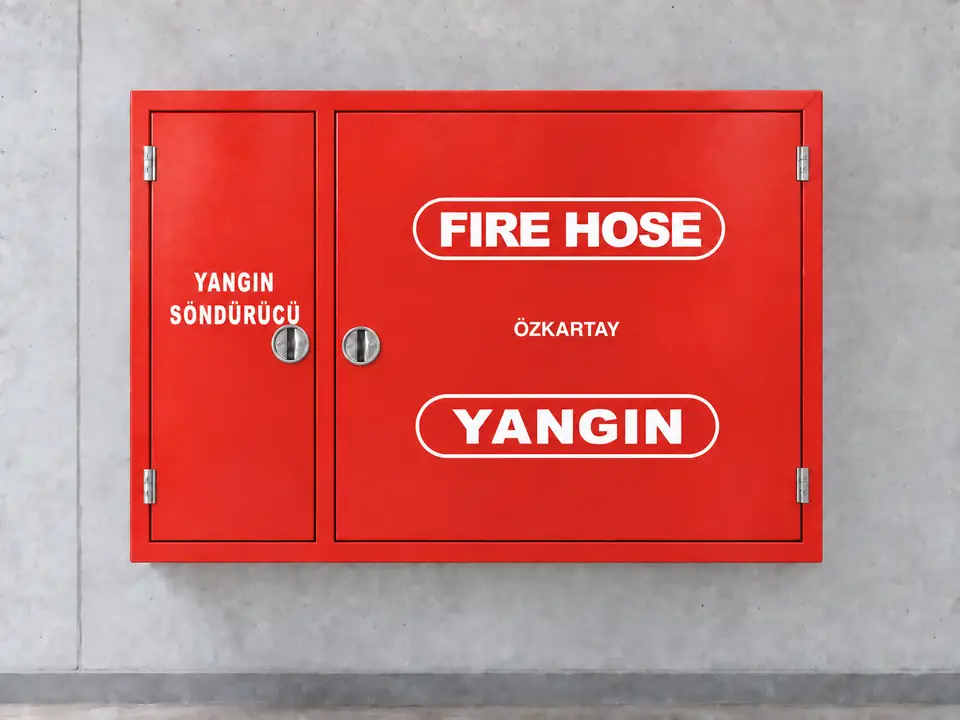

1" yangın söndürme cihazı bölmeli sac kapaklı yangın dolabı TS EN 671-1 — Kapalı görünüş

Kapalı görünüş

Ürün hakkında

Yangın dolapları seçeneklerini ürün ailesi ve kullanım alanı üzerinden inceleyin.

Marka
Özkartay

Ürün özellikleri

  1. Kasa ve gövde özellikleri:
    • Sıva üstü veya sıva altı kasa seçenekleri.
    • Kasa ölçüleri: 20 m hortumlu model: 900 × 700 × 250 mm.
    • Kasa ölçüleri: 25 m hortumlu model: 950 × 770 × 250 mm.
    • Kasa ölçüleri: 30 m hortumlu model: 950 × 770 × 250 mm.
    • Özel ölçülü imalat için iletişime geçiniz.
    • 1,2 mm galvaniz sac.
    • Elektrostatik toz boya; kırmızı, beyaz veya siyah renk seçenekleri.
  2. Sac dolap kapağı.
  3. Paslanmaz çelikten imal edilmiş menteşe ve üç parmakla açılabilen gömme paslanmaz kilit.
  4. 1,2 mm galvaniz sactan desenli pres baskılı tambur ve çift taraflı tambur montaj aparatı.
  5. Tambur asma kolu 6 mm lamadan imal edilmiştir ve 30 cm uzunluğundadır.
  6. Yangın dolabının 8 farklı yerinde, dolap tesisat bağlantısı için 80 mm çapında puntolu delik düzeni.
  7. Tamamen alüminyumdan imal edilmiş montaj flanşı ve merkezî su geçişli pirinç döner makara göbeği; makara dönerken su aktarımı sürer.
  8. TSE 12259 belgeli 2" (50’lik) yangın vanası ve TSE 12258 belgeli 2"–1" alüminyum enjeksiyon kuyruklu rekor.
  9. TSE EN 694 belgeli 20, 25 veya 30 m hortum ve 1" üç konumlu pirinç sis nozulu.
  10. 100 cm ara bağlantı hortumu ve bükülmeyi önleyen 100 cm gırtlak hortumu.
  11. TSE EN 671-1 belgeli yangın dolabı; kapakta “YANGIN” sticker etiketi ve TSE EN 671-1 sticker etiketi.
  12. Dolap içinde serigrafi baskılı kullanma talimatı bulunur; dolap, paketleme ve sevkiyat öncesinde TSE standartlarına göre test edilir.

Sıkça sorulan sorular

Bu model cam kapaklı bölmeli dolapla aynı ölçüde mi?

Evet. Cam ve sac kapaklı cihaz bölmeli dolaplar aynı ölçülerdedir: 20 m hortumlu model: 900 × 700 × 250 mm; 25 m hortumlu model: 950 × 770 × 250 mm; 30 m hortumlu model: 950 × 770 × 250 mm.

Cihaz dahil olarak mı teslim edilir?

Bu modelin cihaz ve donanım kapsamı teklif üzerinden netleştirilir. Görselde cihaz bulunması, teslimata dahil olduğu anlamına gelmez.

Sıva altı montaj için hangi bilgiler gerekir?

Duvar boşluğu, taşıyıcı yüzey, su bağlantısının giriş yönü ve kapak açılımı gerekir. Seçilen modelin montaj düzeni bunlarla birlikte kontrol edilir.

Tasarım ve uygulama rehberi

Sac kapaklı cihaz bölmeli dolap: ölçü, donanım ve teslim kapsamı

Sac kapaklı model, makara ve cihaz yerleşimini birlikte düzenlemek için sunulur. Gövde ölçüleri: 20 m hortumlu model: 900 × 700 × 250 mm; 25 m hortumlu model: 950 × 770 × 250 mm; 30 m hortumlu model: 950 × 770 × 250 mm. Galvaniz sac gövde ile pirinç su yolu mevcut imalat kapsamındadır; cihaz, hortum ve bağlantı donanımının teslim kapsamı seçilen teklif üzerinden belirlenir.

01

Ürün seçimi ve uygulama planlaması

Doğru seçim; ürünün bağlantı ve yerleşim özellikleri ile sahadaki ihtiyacın birlikte değerlendirilmesiyle yapılır.

  1. Ölçü ve montaj

    Sıva üstü veya sıva altı montaj, duvar ve tesisat koşullarına göre seçilir.

  2. Bölme düzeni

    Cihazın dış ölçüleri, çıkarılma yönü ve hortum makarasının hareketi birlikte kontrol edilir.

  3. Donanım kapsamı

    Hortum, lans, vana ve cihazın dahil olup olmadığı teklif kalemlerinde açıkça tanımlanır.

  4. Bağlantı ve bakım

    Pirinç döner göbek ve su yolu ile sac kapak, kilit ve hortum için kontrol erişimi bırakılır.

02

Farklı mahaller için uygulama yaklaşımı

Aşağıdaki örnekler, saha keşfinde değerlendirilecek koşulları gösterir. Son yerleşim ve donanım seçimi yangın projesiyle belirlenir.

Servis koridorları

Saha ihtiyacı
Sınırlı derinlikte ekipman yerleşimi.
Planlama yaklaşımı
250 mm gövde derinliği, tesisat girişi ve cihazın gerçek ölçüleriyle birlikte kontrol edilir.

Atölye ve üretim alanları

Saha ihtiyacı
Birlikte erişim ve düzenli ekipman saklama.
Planlama yaklaşımı
Dolap önü çalışma malzemelerinden arındırılır; iki ekipmanın bakım kaydı ayrı takip edilir.

03

Seçim ve uygulama kontrol tablosu

Tüm sütunları incelemek için tabloyu yatay kaydırabilirsiniz.

Seçim ve uygulama kontrol tablosu
Seçim alanıÜrün / seçenekSahada kontrol
Gövde ölçüsü20 m hortumlu model: 900 × 700 × 250 mm; 25 m hortumlu model: 950 × 770 × 250 mm; 30 m hortumlu model: 950 × 770 × 250 mmCihaz ve makara yerleşimi
MontajSıva üstü veya sıva altıDuvar boşluğu ve tesisat koşulları
Su yoluPirinç U biçimli yol ve döner göbekBağlantı ve servis erişimi
Teslim kapsamıHortum, vana, lans ve cihaz teklifle tanımlanırDahil / ayrı temin edilen kalemler

Sac kapaklı cihaz bölmeli modelde ölçü uyumu kadar teslim kapsamının açıklığı da önemlidir. Montaj ve ekipman listesi aynı teklif içinde birlikte belirlenir.
