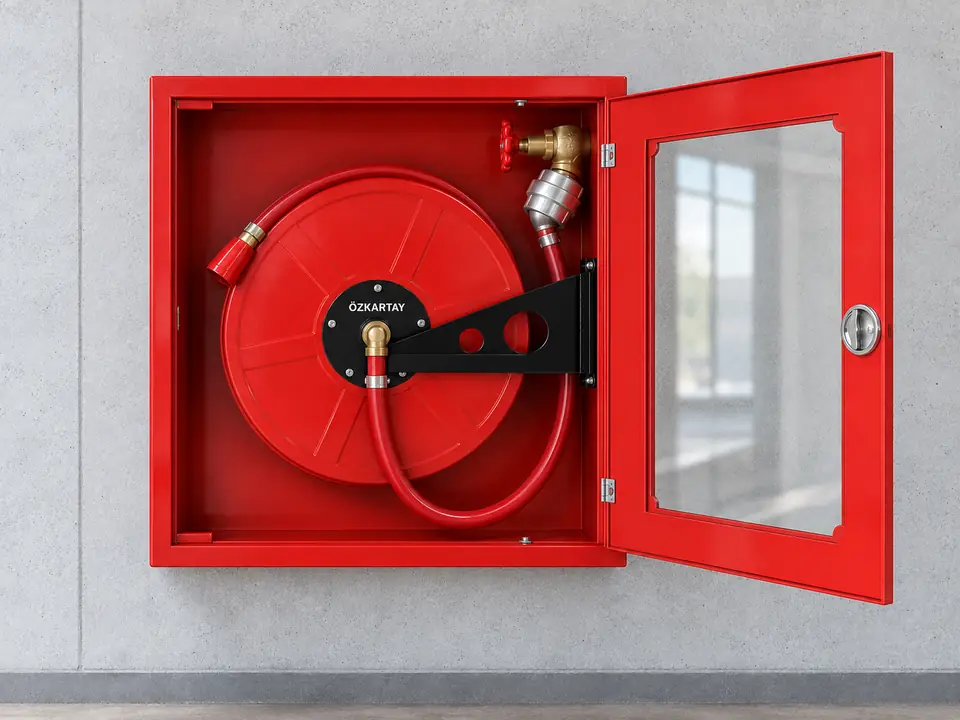

1" cam kapaklı yangın dolabı TS EN 671-1
1" sac kapaklı yangın dolabı TS EN 671-1

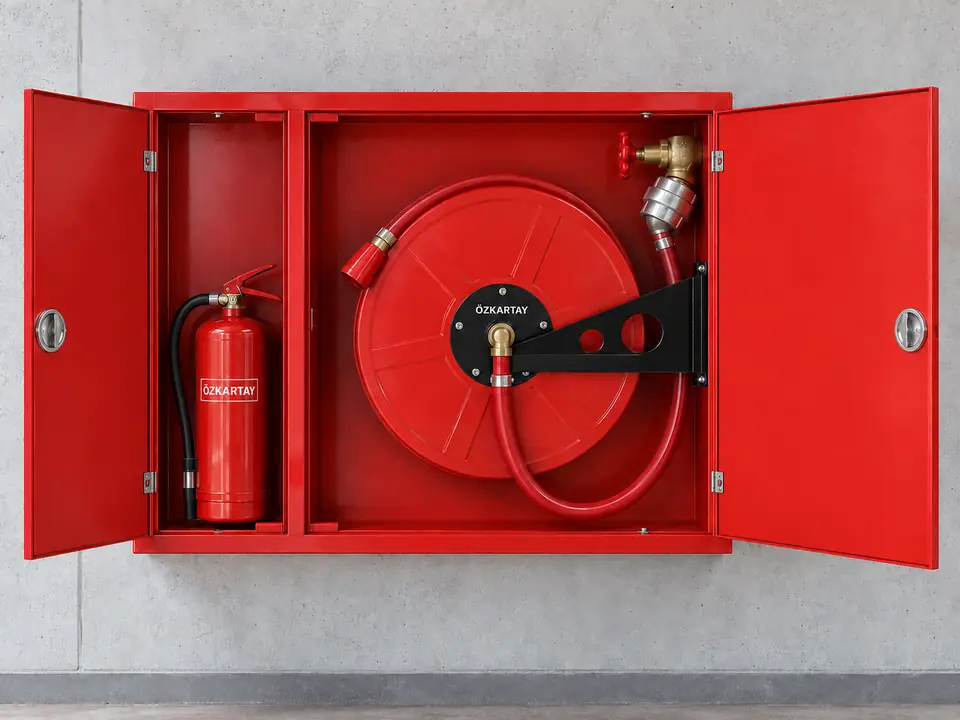

1" yangın söndürme cihazı bölmeli cam kapaklı yangın dolabı TS EN 671-1
1" yangın söndürme cihazı bölmeli sac kapaklı yangın dolabı TS EN 671-1
Hortum arabaları
Köpük sistemli yangın dolabı TS EN 671-1
Yangın hidrantı / arazi tipi yangın dolabıBAĞLANTI DETAYLARI

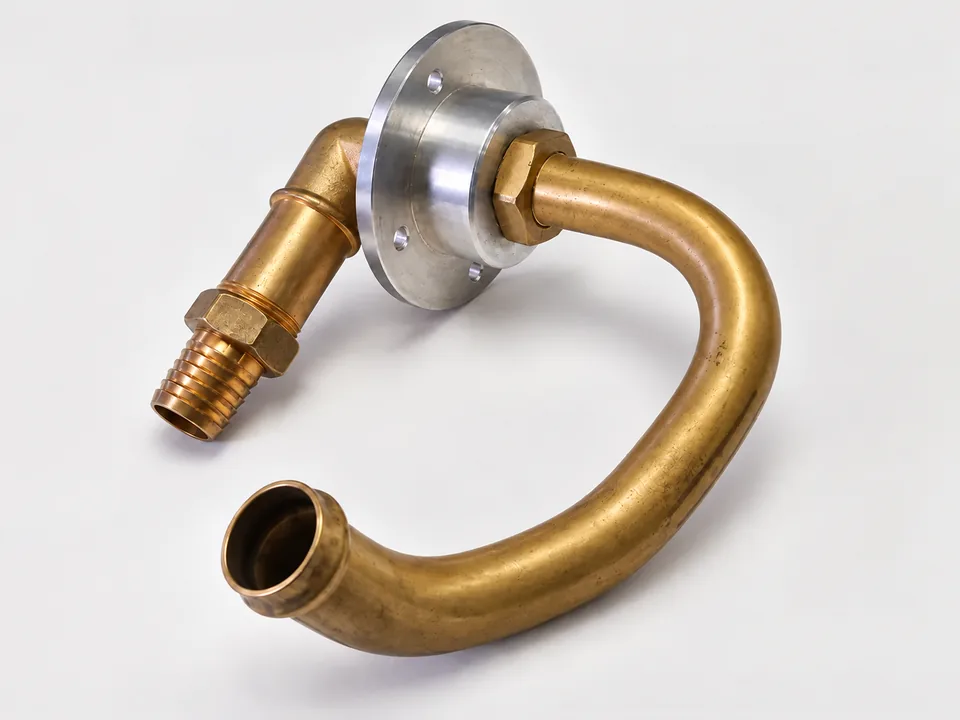

Makara göbeğini yakından tanıyın.
Pirinç su yolu, flanşlı göbek ve hortum rekorunun bir araya geldiği bağlantı düzenini ayrı detaylarla inceleyin.
Makara dönerken su aktarımı sürer.
Minimum 4 bar basınçta göbekten dakikada 100 litre su geçer. Merkezî su geçişli döner göbek, makaranın dönüşü sırasında suyun hortuma aktarılmasını sürdüren bağlantı yapısını oluşturur. U biçimli su yolu, flanş ve hortum rekoru bu göbek etrafında bir araya gelir.
- Su geçiş debisi
- 100 L/dakikaMinimum 4 bar basınçta

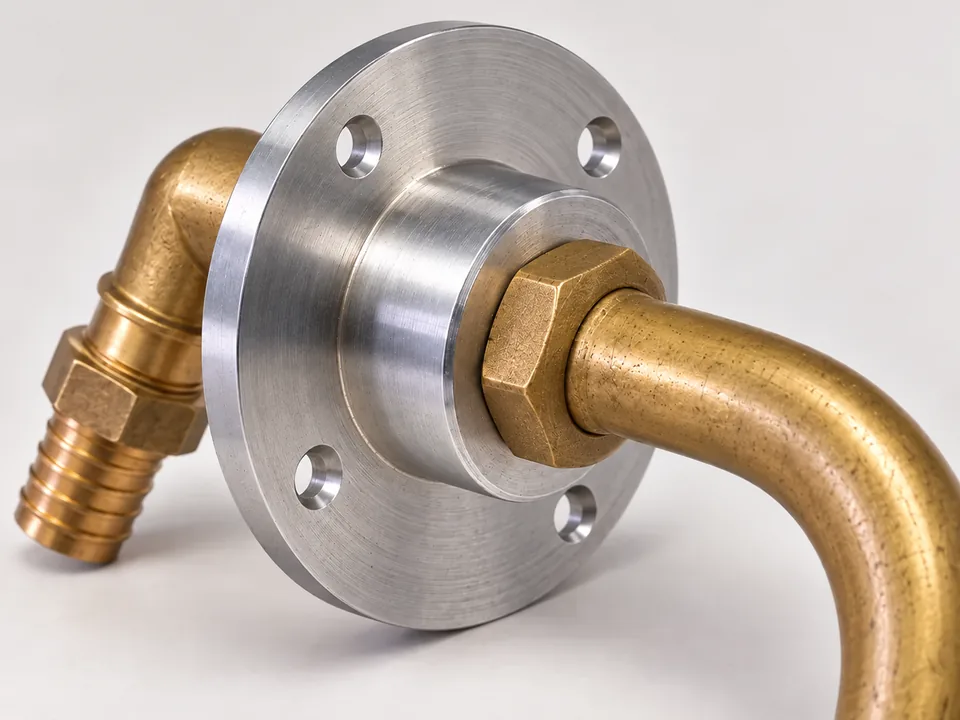

Flanş ve göbek bağlantısı
Flanş tamamen alüminyumdan imal olup dört montaj deliğiyle makara göbeğinin montaj ve bağlantı yüzeyini oluşturur. Merkezdeki altıgen somun, U biçimli borunun göbeğe bağlandığı noktada yer alır.

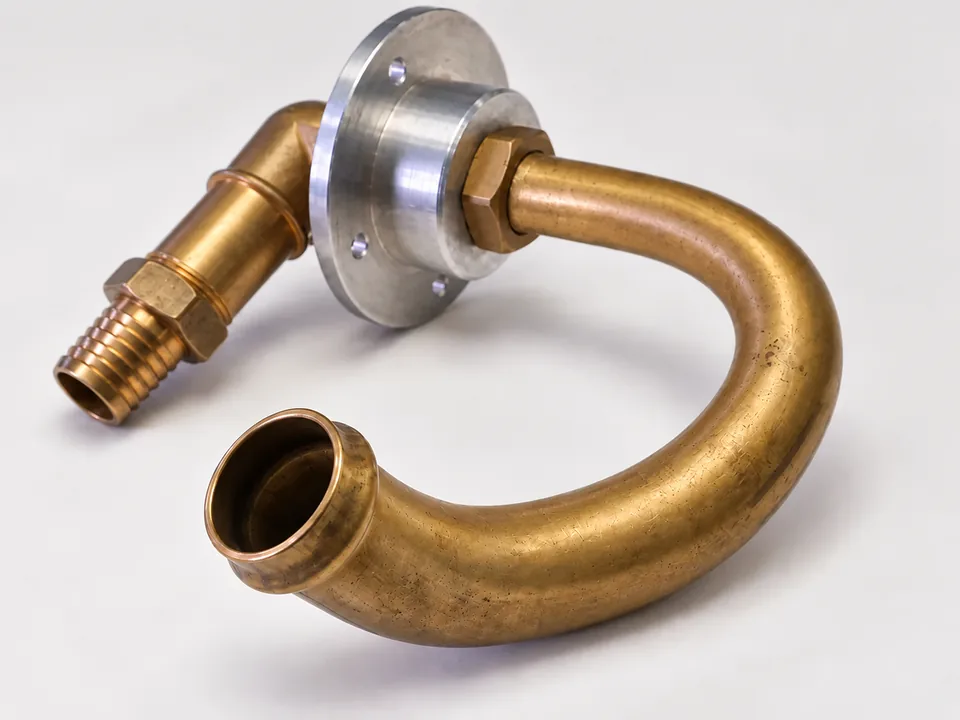

Pirinç U biçimli su yolu
Kavisli pirinç boru, su hattı ile makaranın merkezî bağlantısı arasındaki yolu oluşturur. U biçimli form ve açık bağlantı ağzı bu detayda birlikte görülür.

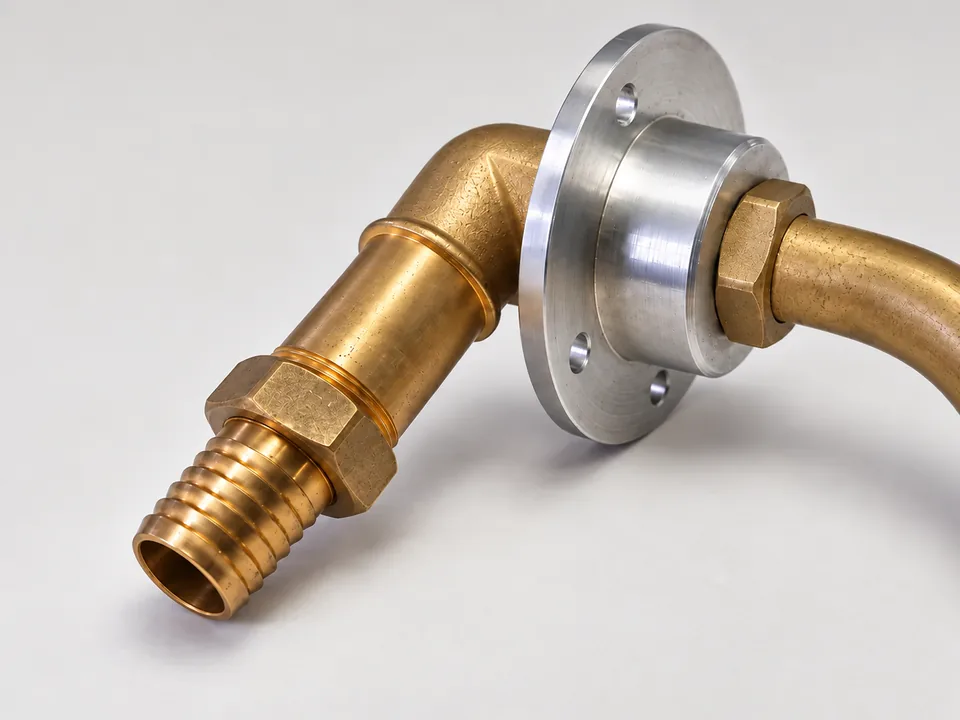

Hortum bağlantı rekoru
Kanallı pirinç hortum ucu, hortumun bağlantı noktasını oluşturur. Altıgen bölüm ve dişli bağlantı, rekorun gövdeye bağlandığı bölgede yer alır.
Tasarım ve uygulama rehberi
Yangın dolapları: yerleşim, hortum seçimi ve ilk müdahale hazırlığı
Yangın dolabı, su tesisatı ile kullanıcı arasındaki erişilebilir müdahale noktasıdır. Dolabın içeriği kadar bulunduğu konum, kapak açılımı, hortumun gerçek güzergâhı ve uç noktadaki su performansı da önem taşır.
Özkartay kataloğunda cam veya sac kapaklı, söndürme cihazı bölmeli, köpük sistemli ve hidrant tipi dolaplar ile hortum arabaları bulunur. Dolap tipi, tesisin kullanımına ve sahadaki su bağlantısına göre seçilir.
01
Dolap seçimi ve saha yerleşimi
Mahal ölçüsü, erişim ve su ihtiyacı birlikte incelenerek kullanılabilir bir müdahale noktası oluşturulur.
Risk ve kullanım senaryosu
Katı malzeme veya yanıcı sıvı riski, müdahale ekibinin yetkinliği ve tesisin acil durum planı değerlendirilir. Köpüklü dolap gereksinimi yakıtın türüyle birlikte belirlenir.
Erişim ve hortum güzergâhı
Dolabın önü açık tutulur; kapak ve tambur hareketi kontrol edilir. Hortum boyu yalnızca düz çizgi mesafesine göre değil, kapılar ve koridorlardan geçeceği gerçek güzergâha göre değerlendirilir.
Hidrolik uygunluk
Vana, hortum ve nozulun birlikte ihtiyaç duyduğu debi ve basınç projede hesaplanır. Bağlantı ölçüsü veya uzun hortum tek başına yeterli su performansını garanti etmez.
Montaj ve bağlantı
Sıva altı veya sıva üstü yerleşim, duvar yapısı, bağlantı elemanları ve boru girişiyle birlikte planlanır. Dolabın açılması kaçış güzergâhını engellemeyecek şekilde ele alınır.
Kontrol ve bakım
Hortum, tambur, vana, nozul, kapak ve varsa cihaz bölmesi kayıtlı olarak kontrol edilir. Hasar, sızıntı ve eksik ekipman bakım programında takip edilir.
02
Dolap ve hortum seçenekleri
Belge kapsamı ve teknik özellikler seçilen modelle eşleştirilir; farklı dolap düzenleri aynı kullanım biçimine sahip değildir.

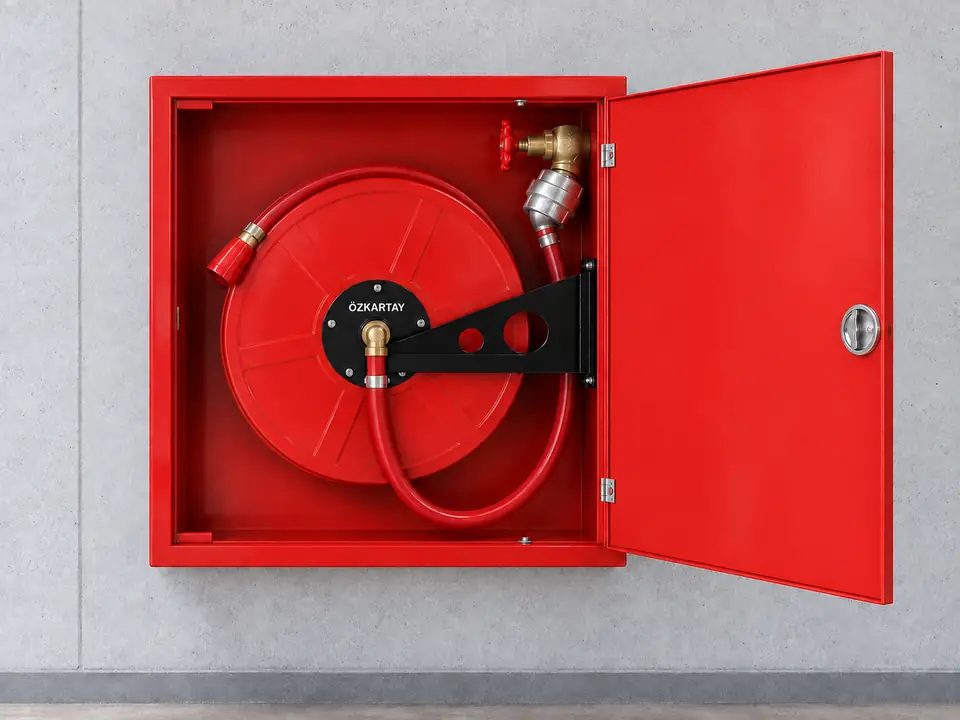

Cam veya sac kapaklı dolap
- Yerleşim
- Sıva üstü veya sıva altı seçenek, mahal ve mimari koşullarla birlikte belirlenir.
- Hortum düzeni
- 1" dolaplarda model kaydına göre 20, 25 veya 30 m hortum seçenekleri değerlendirilir.

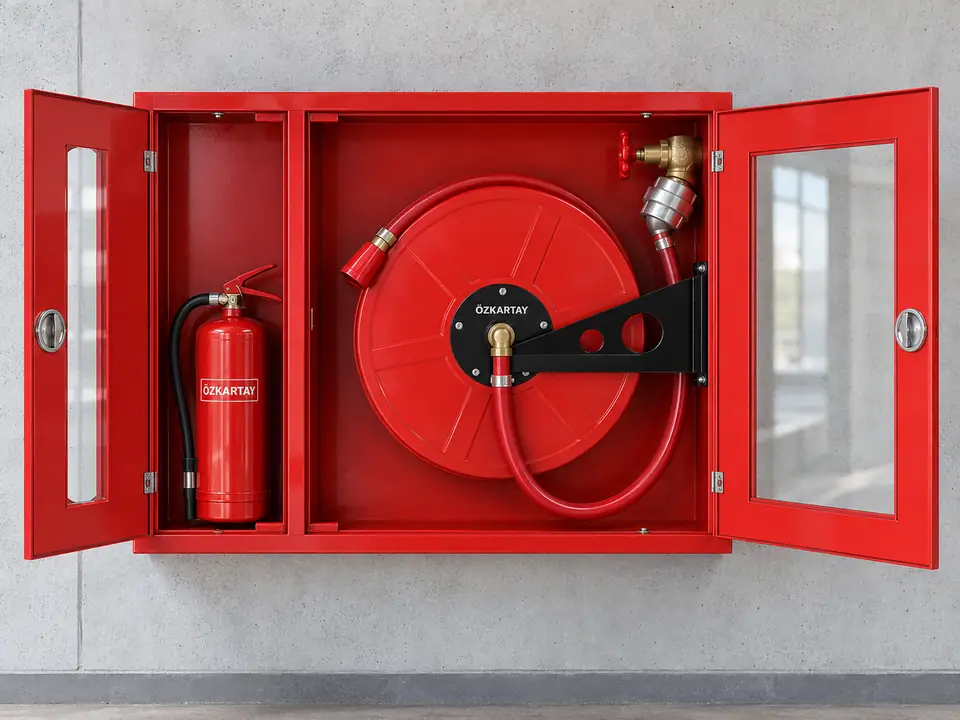

Cihaz bölmeli dolap
- Kapsam
- Hortum sistemi ve taşınabilir söndürücü için ayrılan alan birlikte planlanır.
- Seçim
- Cihaz türü ve kapasitesi mahal riskine göre ayrıca seçilir; bölmenin bulunması her cihazın uygun olduğu anlamına gelmez.

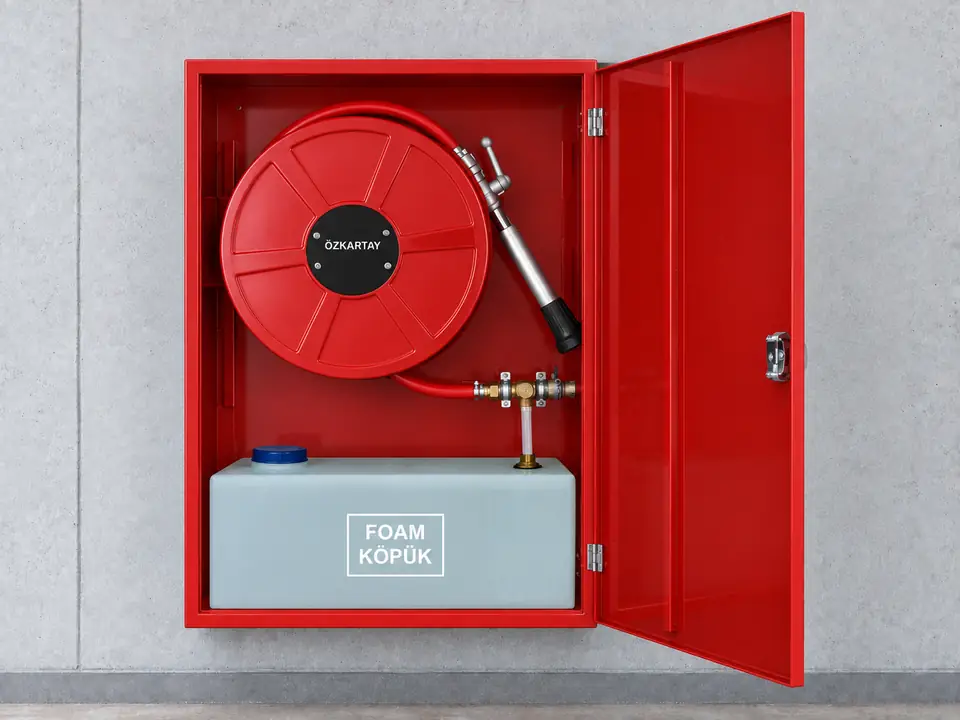

Köpük sistemli dolap
- Söndürücü madde uyumu
- AFFF, AFFF-AR, sentetik veya flor içermeyen (NFF / F3) konsantre seçimi korunacak yanıcı sıvıya göre yapılır. Karışım oranı, seçilen konsantrenin teknik belgesi ve oranlama donanımıyla eşleştirilir; bütün köpük ailelerine tek bir oran uygulanmaz.
- Su ve bağlantı
- Hortum, lans, indüktör ve 1" / 2" bağlantı seçenekleri tek bir akış düzeni olarak incelenir.

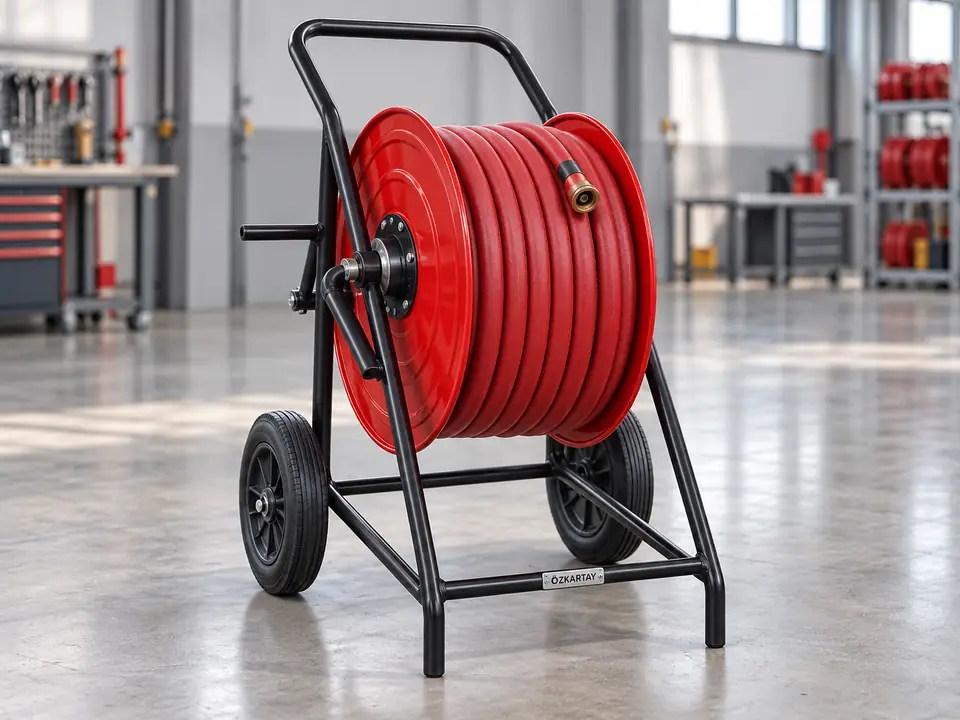

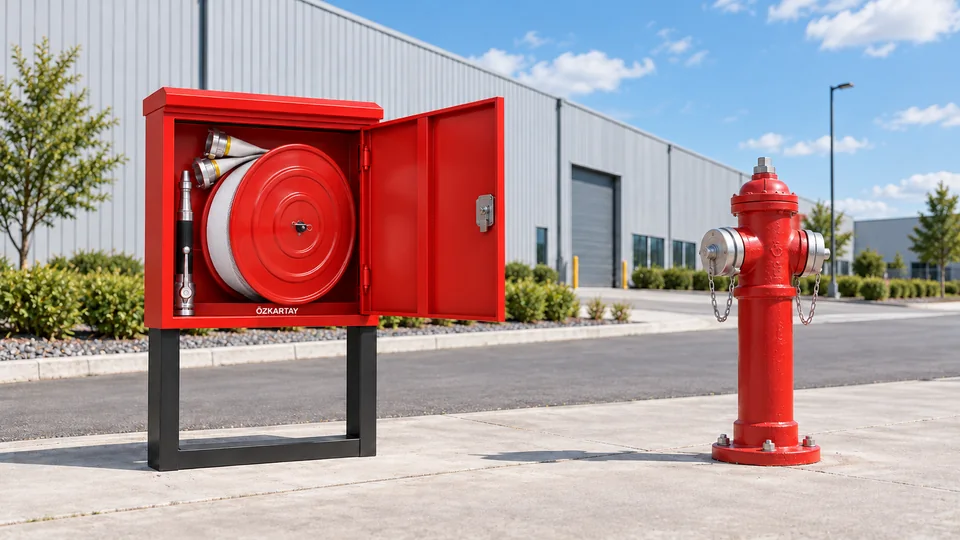

Hidrant tipi dolap ve hortum arabası
- Saha kullanımı
- Açık sahada bağlantı uyumu, çevre koşulları ve ekipmanın taşınma güzergâhı değerlendirilir.
- Hortum standardı
- EN 671-1 yarı sert hortumlu makaraları, EN 671-2 yassı hortumlu düzenleri kapsar. Seçilen dolabın belge kapsamı kendi hortum düzeniyle doğrulanır.
03
Kullanım alanlarına göre dolap planlaması
Ekipmanın sahada bulunması, erişim ve personel hazırlığıyla tamamlanır.
Fabrika ve atölyeler
- İhtiyaç
- Makine ve üretim hatları arasında erişilebilir müdahale noktaları.
- Planlama
- Dolap konumu üretim akışıyla koordine edilir; ekipman ve hortum güzergâhı işletme değişikliklerinde tekrar kontrol edilir.
Depo ve lojistik alanları
- İhtiyaç
- Raflar, istifler ve araç trafiği nedeniyle değişen erişim.
- Planlama
- Dolap önü ve koridorlar açık tutulacak şekilde planlanır; hortum erişimi raf yerleşimine göre değerlendirilir.
Ticari ve kamu binaları
- İhtiyaç
- Kaçış yollarıyla uyum ve kullanıcıların ekipmanı tanıması.
- Planlama
- Kapak açılımı ve görünürlük kontrol edilir; eğitim ve bakım kayıtları tesis planına bağlanır.
Yanıcı sıvı ve açık saha alanları
- İhtiyaç
- Yakıt uyumu, hava koşulları ve hidrant bağlantıları.
- Planlama
- Köpük veya hidrant tipi düzen; konsantre, su performansı, bağlantılar ve yetkili müdahale ekibiyle birlikte seçilir.
04
Dolap seçimi kontrol tablosu
Tüm sütunları incelemek için tabloyu yatay kaydırabilirsiniz.
| Düzen | Öncelikli kontrol | Teklif girdisi |
|---|---|---|
| Cam / sac kapaklı | Erişim ve hortum güzergâhı | Montaj biçimi ve hortum boyu |
| Cihaz bölmeli | Cihazın riske uygunluğu | Bölme ve cihaz ölçüleri |
| Köpük sistemli | Konsantre / indüktör uyumu | Yakıt, su verisi ve karışım oranı |
| Hidrant / hortum arabası | Bağlantı ve taşıma erişimi | Saha düzeni ve ekipman kapsamı |
Her dolabın ürün kaydındaki ölçü ve belge bilgileri esas alınır. Müdahale, eğitimli personel ve tesisin acil durum planı kapsamında yürütülür.
Kullanılabilir bir yangın dolabı; doğru ekipmanı, yeterli su performansını, açık erişimi ve eğitimli personeli aynı noktada buluşturur. Seçim, montaj ve bakım bu bütünlükle planlanır.
