Tasarım ve uygulama rehberi
Sac kapaklı yangın dolabı: düzenli yerleşim ve saha uyumu

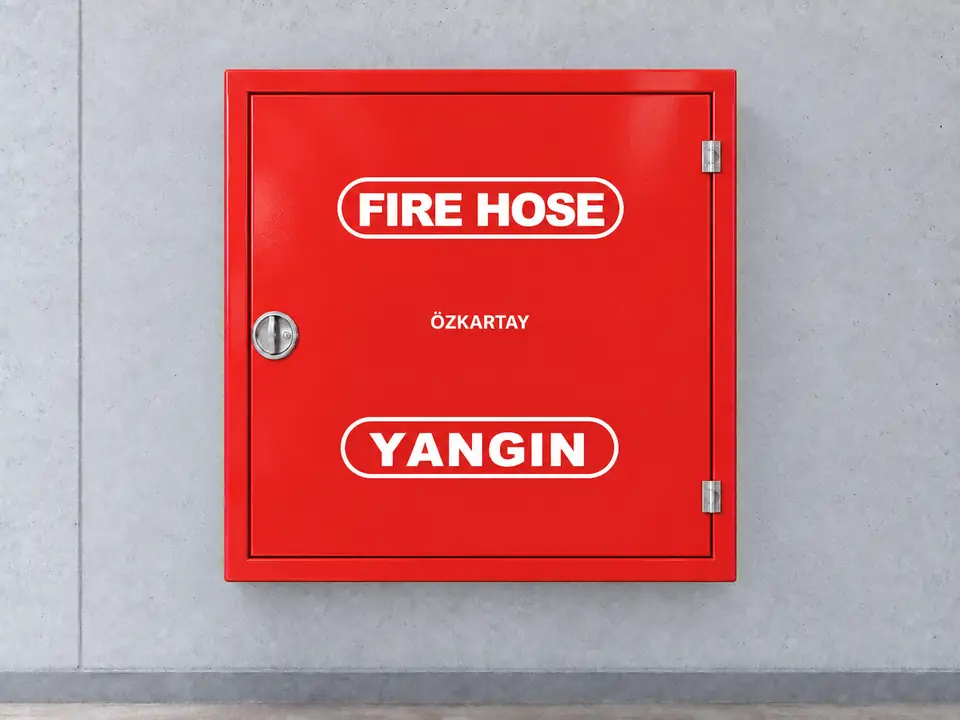

Sac kapaklı model, hortum makarası ve lansı kapalı bir gövdede düzenli tutar. Gövde, 1,2 mm galvaniz sactan üretilir ve kırmızı, beyaz veya siyah elektrostatik toz boyayla kaplanır. Montaj şekli, duvar ve bağlantı koşullarına göre seçilir.
01
Ürün seçimi ve uygulama planlaması
Doğru seçim; ürünün bağlantı ve yerleşim özellikleri ile sahadaki ihtiyacın birlikte değerlendirilmesiyle yapılır.
Duvar ve kapak açıklığı
Sıva üstü montajda geçiş alanı, sıva altı montajda duvar boşluğu ve taşıyıcı bağlantılar kontrol edilir.
Hortum ve vana seçimi
20, 25 veya 30 m hortum ve 2" (50’lik) yangın vanası, ulaşım güzergâhı ve su hattına göre seçilir.
Makara ve bağlantı
Galvaniz sac tambur ve pirinç merkezî su geçişi için hareket alanı bırakılır; hortumun kıvrılma ve sürtünme noktaları değerlendirilir.
Teslim ve bakım
Kapak, kilit, hortum, vana ve lansın kontrolü bakım planına alınır. İşaretleme, kapak kapalıyken de ekipmanı bulunabilir kılar.
02
Farklı mahaller için uygulama yaklaşımı
Aşağıdaki örnekler, saha keşfinde değerlendirilecek koşulları gösterir. Son yerleşim ve donanım seçimi yangın projesiyle belirlenir.
Fabrika koridorları
- Saha ihtiyacı
- Yoğun kullanım ve ekipman önünün boş kalması.
- Planlama yaklaşımı
- Kapak yönü ve dolap yeri, saha trafiğiyle birlikte belirlenir.
Ticari bina servis alanları
- Saha ihtiyacı
- Duvar girintileri ve sınırlı geçiş alanı.
- Planlama yaklaşımı
- Sıva altı seçenek, duvarın uygunluğu ve tesisat girişi doğrulanarak seçilir.
03
Seçim ve uygulama kontrol tablosu
Tüm sütunları incelemek için tabloyu yatay kaydırabilirsiniz.
| Seçim alanı | Ürün / seçenek | Sahada kontrol |
|---|---|---|
| Kapak ve gövde | Sac kapak; galvaniz sac gövde | Menteşe, kilit ve yüzey durumu |
| Montaj | Sıva üstü / sıva altı | Duvar ve sabitleme koşulları |
| Hortum | 20 / 25 / 30 m | Açılma yolu ve lans erişimi |
| Gövde ölçüsü | 20 m hortumlu model: 640 × 600 × 250 mm; 25 m hortumlu model: 820 × 680 × 250 mm; 30 m hortumlu model: 820 × 680 × 250 mm | Duvar boşluğu ve bağlantı uyumu |
Sac kapaklı dolap, uygun yerleşim ve bakımı yapılan su beslemesiyle bir müdahale noktası oluşturur. Kesin ölçü ve bağlantı düzeni seçilen model üzerinden belirlenir.
