1" yangın söndürme cihazı bölmeli cam kapaklı yangın dolabı TS EN 671-1

Yangın dolabı için teklif iste
1" yangın söndürme cihazı bölmeli cam kapaklı yangın dolabı — açık görünüş
Açık görünüş

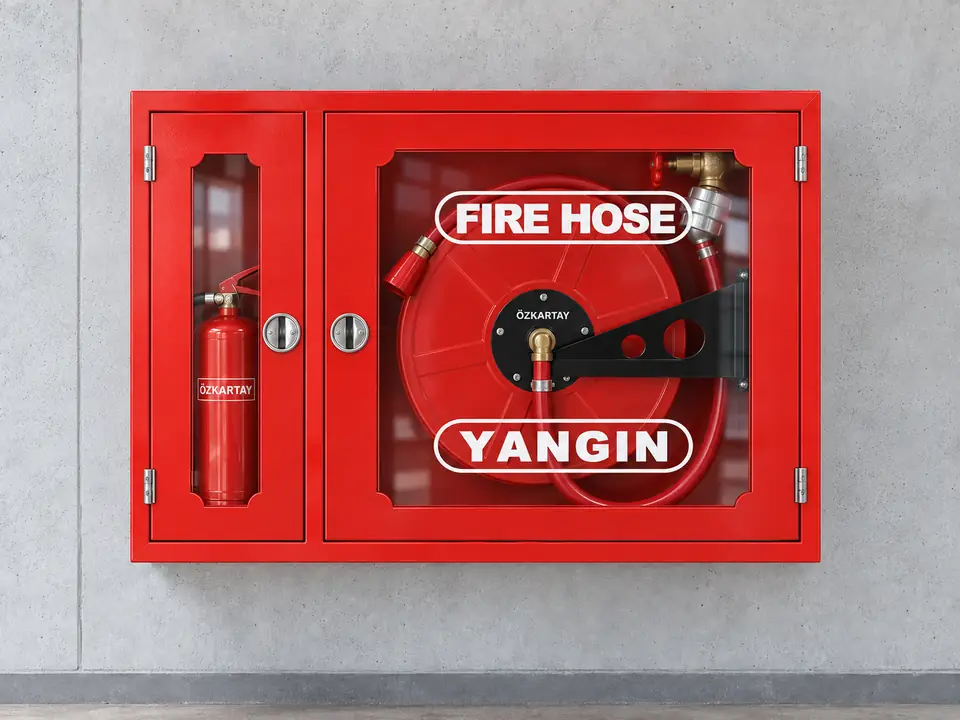

1" yangın söndürme cihazı bölmeli cam kapaklı yangın dolabı TS EN 671-1 — Kapalı görünüş

Kapalı görünüş

Ürün hakkında

Yangın dolapları seçeneklerini ürün ailesi ve kullanım alanı üzerinden inceleyin.

Marka
Özkartay

Ürün özellikleri

  1. Kasa ve gövde özellikleri:
    • Sıva üstü veya sıva altı kasa seçenekleri.
    • Kasa ölçüleri: 20 m hortumlu model: 900 × 700 × 250 mm.
    • Kasa ölçüleri: 25 m hortumlu model: 950 × 770 × 250 mm.
    • Kasa ölçüleri: 30 m hortumlu model: 950 × 770 × 250 mm.
    • Özel ölçülü imalat için iletişime geçiniz.
    • 1,2 mm galvaniz sac.
    • Elektrostatik toz boya; kırmızı, beyaz veya siyah renk seçenekleri.
  2. Temperli cam veya pleksiglas dolap kapağı.
  3. Paslanmaz çelikten imal edilmiş menteşe ve üç parmakla açılabilen gömme paslanmaz kilit.
  4. 1,2 mm galvaniz sactan desenli pres baskılı tambur ve çift taraflı tambur montaj aparatı.
  5. Tambur asma kolu 6 mm lamadan imal edilmiştir ve 30 cm uzunluğundadır.
  6. Yangın dolabının 8 farklı yerinde, dolap tesisat bağlantısı için 80 mm çapında puntolu delik düzeni.
  7. Tamamen alüminyumdan imal edilmiş montaj flanşı ve merkezî su geçişli pirinç döner makara göbeği; makara dönerken su aktarımı sürer.
  8. TSE 12259 belgeli 2" (50’lik) yangın vanası ve TSE 12258 belgeli 2"–1" alüminyum enjeksiyon kuyruklu rekor.
  9. TSE EN 694 belgeli 20, 25 veya 30 m hortum ve 1" üç konumlu pirinç sis nozulu.
  10. 100 cm ara bağlantı hortumu ve bükülmeyi önleyen 100 cm gırtlak hortumu.
  11. TSE EN 671-1 belgeli yangın dolabı; kapakta “YANGIN” sticker etiketi ve TSE EN 671-1 sticker etiketi.
  12. Dolap içinde serigrafi baskılı kullanma talimatı bulunur; dolap, paketleme ve sevkiyat öncesinde TSE standartlarına göre test edilir.

Sıkça sorulan sorular

Yangın söndürme cihazı sete dahil mi?

Hayır. Bu cam kapaklı cihaz bölmeli modelde yangın söndürme cihazı set kapsamında değildir; ayrıca seçilir ve temin edilir.

Her cihaz kapasitesi bölmeye sığar mı?

Cihaz gövdesi, hortumu ve tutma kolunun ölçüleri kontrol edilir. Bölme bulunması tek başına her kapasite ve söndürücü madde için uygunluk göstermez.

Hortum uzunluğu nasıl belirlenir?

Seçilen dolap takımının donanımı ve saha güzergâhı teklif sırasında doğrulanır. Başka bir dolabın hortum seçenekleri bu modele doğrudan aktarılmaz.

Tasarım ve uygulama rehberi

Cam kapaklı cihaz bölmeli dolap: iki ekipman için birlikte planlama

Bu model, hortum makarası ile yangın söndürme cihazı yerini aynı dolap düzeninde bir araya getirir. Cam kapaklı gövde ölçüleri: 20 m hortumlu model: 900 × 700 × 250 mm; 25 m hortumlu model: 950 × 770 × 250 mm; 30 m hortumlu model: 950 × 770 × 250 mm. Sıva üstü ve sıva altı seçeneklerle sunulur. Yangın söndürme cihazı dolap setine dahil değildir.

01

Ürün seçimi ve uygulama planlaması

Doğru seçim; ürünün bağlantı ve yerleşim özellikleri ile sahadaki ihtiyacın birlikte değerlendirilmesiyle yapılır.

  1. Birlikte erişim

    Hortuma ve cihaz bölmesine ayrı ayrı erişilebildiği, kapağın tüm kullanım hareketlerine izin verdiği kontrol edilir.

  2. Model ve montaj

    Sıva üstü veya sıva altı montaj seçeneğine göre duvar boşluğu, sabitleme noktaları ve su girişi hazırlanır.

  3. Cihaz seçimi

    Söndürücü madde ve kapasite mahalin riskine göre seçilir; cihazın bölmeye sığması ve çıkarılma alanı ayrıca ölçülür.

  4. Su geçişi

    Galvaniz sac gövde, pirinç U biçimli su yolu ve döner göbek için bağlantı ve bakım erişimi korunur.

02

Farklı mahaller için uygulama yaklaşımı

Aşağıdaki örnekler, saha keşfinde değerlendirilecek koşulları gösterir. Son yerleşim ve donanım seçimi yangın projesiyle belirlenir.

Üretim girişleri

Saha ihtiyacı
Hortum ve taşınabilir cihaz için tek erişim noktası.
Planlama yaklaşımı
Cihaz türü mahalin riskine göre, dolap yeri ise kullanım güzergâhına göre belirlenir.

Ortak koridorlar

Saha ihtiyacı
Ekipmanın görünür kalması ve güvenli geçiş.
Planlama yaklaşımı
Cam kapak, kapak açılımı ve cihazın çıkarılma alanı birlikte değerlendirilir.

03

Seçim ve uygulama kontrol tablosu

Tüm sütunları incelemek için tabloyu yatay kaydırabilirsiniz.

Seçim ve uygulama kontrol tablosu
Seçim alanıÜrün / seçenekSahada kontrol
Gövde20 m hortumlu model: 900 × 700 × 250 mm; 25 m hortumlu model: 950 × 770 × 250 mm; 30 m hortumlu model: 950 × 770 × 250 mmDuvar ve bağlantı boşluğu
Sıva üstüDuvar yüzeyine montajGeçiş alanına çıkıntı
Sıva altıDuvar içine montajDuvar boşluğu ve sabitleme
Cihaz bölmesiCihaz set kapsamına dahil değilAyrı cihaz seçimi ve fiziksel uyum

Cihaz bölmesi, farklı müdahale ekipmanlarını aynı noktada toplar. Hortum donanımı ile ayrı temin edilecek cihazın kapsamı teklif aşamasında netleştirilir.
