Tasarım ve uygulama rehberi
Hidrant ve arazi tipi dolap: açık sahada erişilebilir yangın ekipmanı
Ayaklı ve çatılı dolap, açık sahada hidrant bağlantısında kullanılacak yassı hortumu ve müdahale ekipmanını erişilebilir bir noktada saklar. Galvaniz sac gövde ve sac kapak içindeki makara, hortumun sarılarak saklanması için kullanılır. Su beslemesi, hortumun hidrant bağlantısı üzerinden sağlanır. Hava koşulları, zemin ve saha trafiği yerleşimin parçasıdır.
01
Ürün seçimi ve uygulama planlaması
Doğru seçim; ürünün bağlantı ve yerleşim özellikleri ile sahadaki ihtiyacın birlikte değerlendirilmesiyle yapılır.
Açık saha konumu
Dolaba ulaşım ve kapağın açılması araç parkı veya istifle engellenmeyecek şekilde planlanır.
Zemin ve hava koşulları
Ayakların sabitleneceği yüzey, su birikmesi, korozyon ve don riski değerlendirilir; koruma tedbirleri projede belirlenir.
Hortum ve lans
2" veya 2½″ çapında TS 9222 belgeli 20, 25, 30, 40, 50 veya 60 m bez hortum ve 3 konumlu kumandalı lans, hidrant bağlantısı ve gerçek hortum güzergâhıyla eşleştirilir. Bez hortumlu sistem için TS EN 671-2 belgesi bulunur.
Ölçü ve bakım

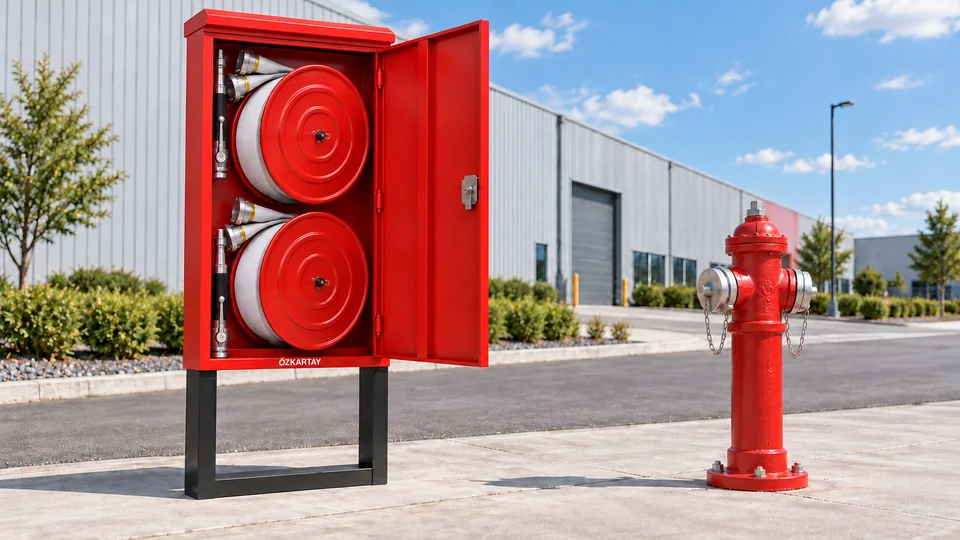

Montaj alanı ve kapak açılımı seçilen gövde ölçülerine göre kontrol edilir: Sahra tipi: 620 × 570 × 220 mm; çift makaralı model: 1100 × 570 × 220 mm. Her iki modelde de 25 ve 30 m hortum seçenekleri için gövde ölçüleri aynıdır. Dolabın çatı ölçüleri: 240 × 620 mm. Çatı, kapak, kilit, hortum saklama makarası ve hortum bağlantıları bakımda birlikte incelenir.
02
Farklı mahaller için uygulama yaklaşımı
Aşağıdaki örnekler, saha keşfinde değerlendirilecek koşulları gösterir. Son yerleşim ve donanım seçimi yangın projesiyle belirlenir.
Fabrika çevresi ve yükleme alanı
- Saha ihtiyacı
- Araç hareketleri, depolama ve açık saha bağlantısı.
- Planlama yaklaşımı
- Erişim yolu işaretlenir; darbe riski ve hortum güzergâhı saha düzeniyle kontrol edilir.
Geniş tesis ve açık depo
- Saha ihtiyacı
- Uzun erişim güzergâhları ve hava koşulları.
- Planlama yaklaşımı
- Hortum boyu gerçek mesafeye göre seçilir; don ve korozyon önlemleri ayrıca projelendirilir.
03
Seçim ve uygulama kontrol tablosu
Tüm sütunları incelemek için tabloyu yatay kaydırabilirsiniz.
| Seçim alanı | Ürün / seçenek | Sahada kontrol |
|---|---|---|
| Gövde | Sahra tipi: 620 × 570 × 220 mm; çift makaralı model: 1100 × 570 × 220 mm. Her iki modelde de 25 ve 30 m hortum seçenekleri için gövde ölçüleri aynıdır | Seçilen donanım ve saha yerleşimi |
| Dolabın çatı ölçüleri | 240 × 620 mm | Montaj alanı ve çatı yerleşimi |
| Hortum | 2" veya 2½″ çapında TS 9222 belgeli bez hortum; 20 / 25 / 30 / 40 / 50 / 60 m | Gerçek ulaşım güzergâhı ve hidrant bağlantısı |
| Bez hortumlu sistem | TS EN 671-2 belgeli | Hortum, bağlantılar ve sistem donanımının birlikte değerlendirilmesi |
| Lans | 3 Konumlu kumandalı lans | Mevcut su hattı ve bağlantı |
| Dış saha | Ayaklı, çatılı galvaniz sac yapı | Zemin, erişim, don ve korozyon |
Açık saha dolabı, ekipmanın konumunu ve erişimini düzenler. Don koruması ve su performansı, dolabın çatılı olmasından bağımsız olarak proje kapsamında doğrulanır.
