Köpük sistemli yangın dolabı TS EN 671-1

Köpüklü dolap için talep gönder
Köpük sistemli yangın dolabı — açık görünüş
Açık görünüş

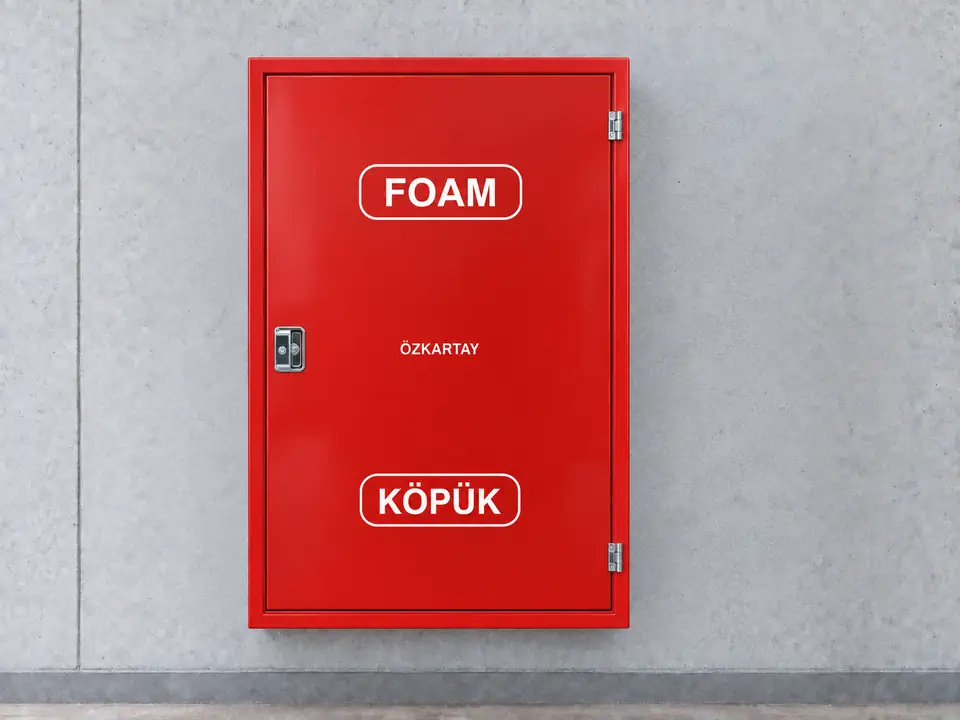

Köpük sistemli yangın dolabı TS EN 671-1 — Kapalı görünüş

Kapalı görünüş

Ürün hakkında

30, 40 veya 50 L tank seçenekli, köpük türü ve hortum düzeni tesisin yangın riskine göre belirlenen köpüklü yangın dolabı.

Marka
Özkartay

Ürün özellikleri

  1. Kasa ve gövde özellikleri:
    • Sıva üstü veya sıva altı kasa seçenekleri.
    • Kasa ölçüleri: 20, 25 ve 30 m hortumlu modeller: 1000 × 700 × 260 mm.
    • Tank ölçüleri: 250 × 220 × 600 mm.
    • Özel ölçülü imalat için iletişime geçiniz.
    • 1,5 mm galvaniz sac.
    • Elektrostatik toz boya; kırmızı, beyaz veya siyah renk seçenekleri.
  2. Temperli cam, pleksiglas veya sac dolap kapağı.
  3. Paslanmaz çelikten imal edilmiş menteşe ve üç parmakla açılabilen gömme paslanmaz kilit.
  4. 1,2 mm galvaniz sactan desenli pres baskılı tambur ve çift taraflı tambur montaj aparatı.
  5. Tambur asma kolu 6 mm lamadan imal edilmiştir ve 30 cm uzunluğundadır.
  6. Yangın dolabının 8 farklı yerinde, dolap tesisat bağlantısı için 80 mm çapında puntolu delik düzeni.
  7. Tamamen alüminyumdan imal edilmiş montaj flanşı ve merkezî su geçişli pirinç döner makara göbeği; makara dönerken su aktarımı sürer.
  8. TSE 12259 belgeli 2" (50’lik) yangın vanası ve TSE 12258 belgeli 2"–1" alüminyum enjeksiyon kuyruklu rekor.
  9. TSE EN 694 belgeli 20, 25 veya 30 m hortum.
  10. Köpük karışım ve boşaltım donanımı: paslanmaz 100 L/dk köpük oranlayıcısı (melanjör) ve paslanmaz 1" köpük lansı.
  11. 100 cm ara bağlantı hortumu ve bükülmeyi önleyen 100 cm gırtlak hortumu.
  12. Üst bölümde hortum makarası, alt bölümde köpük konsantresi tankı. Tank ölçüleri: 250 × 220 × 600 mm.
  13. 30, 40 veya 50 L köpük tankı seçenekleri; kapasite, tesisin büyüklüğüne ve yangın riskine göre belirlenir.
  14. AFFF, AFFF-AR, sentetik veya flor içermeyen (NFF / F3) köpük konsantresi seçenekleri. AFFF, AFFF-AR ve sentetik köpüklerde %3–6 karışım oranı; NFF / F3 seçeneğinde oran ve donanım uyumu seçilen ürünün teknik föyüne göre belirlenir.
  15. TSE EN 671-1 belgeli yangın dolabı; kapakta “YANGIN” sticker etiketi ve TSE EN 671-1 sticker etiketi.
  16. Dolap içinde serigrafi baskılı kullanma talimatı bulunur; dolap, paketleme ve sevkiyat öncesinde TSE standartlarına göre test edilir.

Sıkça sorulan sorular

30, 40 veya 50 L tankı nasıl seçeriz?

30, 40 veya 50 L tank seçimi; korunacak alan, karışım oranı, debi ve gereken uygulama süresiyle birlikte değerlendirilir. Mevcut seçenek ve kesin teslim kapasitesi teklifte belirtilir.

%3 ve %6 karışım birbirinin yerine kullanılabilir mi?

Kesin oran, seçilen konsantre ve köpük oranlayıcısının (melanjörün) uygunluğuna bağlıdır. %3–6 katalog aralığı, her konsantrenin her oranda kullanılabileceği anlamına gelmez.

Flor içermeyen NFF / F3 köpük seçeneği nasıl değerlendirilir?

Konsantre; yakıt, viskozite, köpük oranlayıcısı (melanjör), hortum ve lans uyumu kontrol edilerek seçilir. NFF / F3 karışım oranı seçilen ürünün teknik veri sayfasına göre belirlenir; mevcut dolabın oranlama ve boşaltım donanımıyla birlikte değerlendirilir.

Elektrik bulunan her alanda köpük uygulanabilir mi?

Köpük-su karışımı için genel bir elektrik güvenliği varsayılmaz. Enerji durumu, ekipman ve seçilen söndürücü maddenin kullanım sınırları risk değerlendirmesinde ele alınır.

Tasarım ve uygulama rehberi

Köpük sistemli yangın dolabı: tank, karışım ve lans uyumu

Köpüklü dolap; hortum makarasını, köpük konsantresi tankını ve karışım donanımını aynı gövdede birleştirir. Dolap ölçüleri: 20, 25 ve 30 m hortumlu modeller: 1000 × 700 × 260 mm; tank ölçüleri: 250 × 220 × 600 mm. Yanıcı sıvının türü, korunacak alan ve müdahale planı; su beslemesiyle birlikte değerlendirilerek köpük ve tank seçimi yapılır.

01

Ürün seçimi ve uygulama planlaması

Doğru seçim; ürünün bağlantı ve yerleşim özellikleri ile sahadaki ihtiyacın birlikte değerlendirilmesiyle yapılır.

  1. Yakıt ve konsantre

    AFFF, AFFF-AR, sentetik veya flor içermeyen (NFF / F3) konsantre; korunacak yakıt ve ürünün teknik belgesine göre seçilir. AFFF, AFFF-AR ve sentetik seçeneklerde %3–6 aralığındaki kesin oran ürün ve köpük oranlayıcısıyla (melanjörle) eşleştirilir; NFF / F3 seçeneğinde oran ve donanım uyumu seçilen konsantrenin teknik föyüne göre belirlenir.

  2. Tank ve çalışma süresi

    30, 40 veya 50 L tank seçenekleri; debi, karışım oranı ve gereken uygulama süresiyle birlikte değerlendirilir.

  3. Hortum ve basınç

    Su hattı basıncı minimum 4 bardır. 20, 25 veya 30 m hortum, 2" (50’lik) yangın vanası ve su beslemesi saha hesabında birlikte değerlendirilir.

  4. Köpük oranlayıcısı (melanjör) ve lans

    Paslanmaz 100 L/dk köpük oranlayıcısı (melanjör) ile paslanmaz 1" köpük lansının eşleşmesi kontrol edilir. Kullanım sonrası temizlik ve konsantre kontrolü seçilen ürünün talimatıyla yapılır.

02

Farklı mahaller için uygulama yaklaşımı

Aşağıdaki örnekler, saha keşfinde değerlendirilecek koşulları gösterir. Son yerleşim ve donanım seçimi yangın projesiyle belirlenir.

Yakıt ve yanıcı sıvı alanları

Saha ihtiyacı
Yakıtın köpükle uyumu ve ulaşılacak uygulama alanı.
Planlama yaklaşımı
Konsantre, tank ve lans birlikte seçilir; yerleşim müdahale planıyla eşleştirilir.

Solvent kullanılan üretim

Saha ihtiyacı
Suyla karışabilen sıvılar dahil farklı kimyasal riskler.
Planlama yaklaşımı
Yakıt için uygunluğu doğrulanmış konsantre ve doğru karışım donanımı değerlendirilir.

03

Seçim ve uygulama kontrol tablosu

Tüm sütunları incelemek için tabloyu yatay kaydırabilirsiniz.

Seçim ve uygulama kontrol tablosu
Seçim alanıÜrün / seçenekSahada kontrol
Tank30 / 40 / 50 L tank seçenekleriDebi, oran ve gereken süre
Dolap ölçüleri20, 25 ve 30 m hortumlu modeller: 1000 × 700 × 260 mmMontaj alanı ve kapak açılımı
Tank ölçüleri250 × 220 × 600 mmTankın dolap içindeki yerleşimi
KarışımAFFF / AFFF-AR / sentetik (%3–6); NFF / F3 (ürünün teknik föyündeki oran)Yakıt, konsantre ve köpük oranlayıcısı (melanjör) uyumuyla kesin oran
Su hattıSu hattı basıncı minimum 4 bardır.Seçilen düzenin hidrolik hesabı
BoşaltımPaslanmaz 100 L/dk köpük oranlayıcısı (melanjör) ve paslanmaz 1" köpük lansıHortum, basınç ve ekipman uyumu

Tank kapasitesi tek başına söndürme süresini belirlemez. Yakıt, karışım oranı, gerçek debi ve saha erişimi birlikte doğrulanarak dolap yapılandırılır.
