Tasarım ve uygulama rehberi

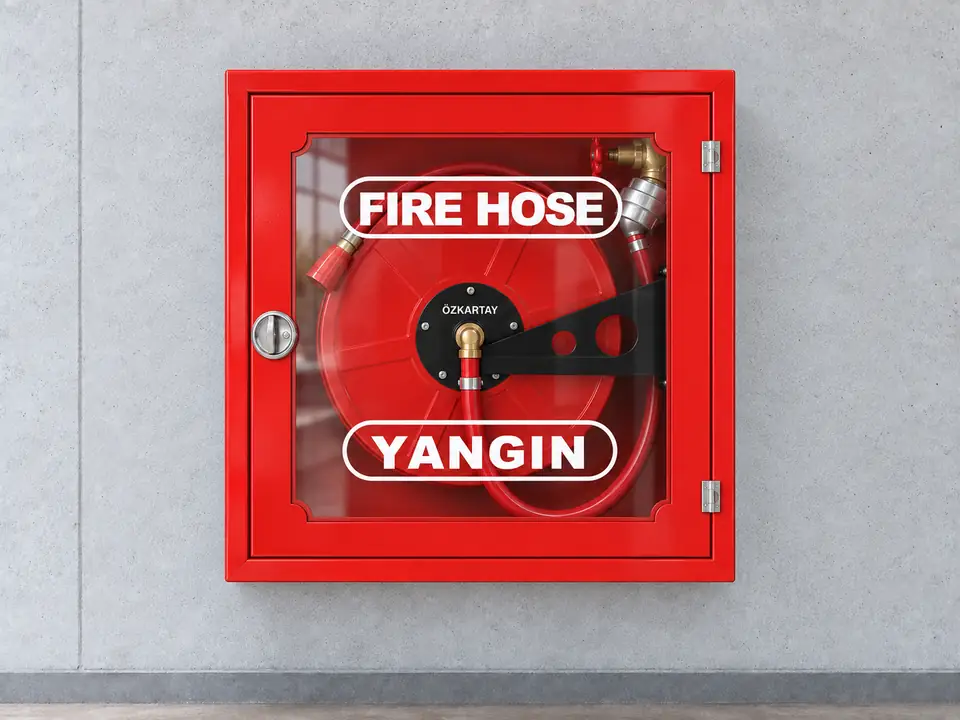

Cam kapaklı yangın dolabı: görünür ekipman, doğru erişim
Cam kapaklı dolap, hortum makarası ve lansın dışarıdan görülebilmesini sağlar. Yerleşimde görünürlük kadar kapağın rahat açılması, hortumun takılmadan ilerlemesi ve yangın suyu bağlantısının uygunluğu da değerlendirilir.
01
Ürün seçimi ve uygulama planlaması
Doğru seçim; ürünün bağlantı ve yerleşim özellikleri ile sahadaki ihtiyacın birlikte değerlendirilmesiyle yapılır.
Hortum güzergâhı
20, 25 veya 30 m hortum; koridor dönüşleri ve gerçek ulaşım güzergâhına göre seçilir.
Montaj ve ölçü
Sıva üstü veya sıva altı montajda kasa ölçülerine göre yer ayrılır: 20 m hortumlu model: 640 × 600 × 250 mm; 25 m hortumlu model: 820 × 680 × 250 mm; 30 m hortumlu model: 820 × 680 × 250 mm.
Su beslemesi
2" (50’lik) yangın vanası ve 2"–1" alüminyum kuyruklu rekor tesisatla eşleştirilir. Lans ucundaki debi ve basınç proje hesabıyla kontrol edilir.
Görsel kontrol ve bakım
Cam, kilit, menteşe, hortum ve pirinç döner göbek birlikte kontrol edilir; dolabın önü açık tutulur.
02
Farklı mahaller için uygulama yaklaşımı
Aşağıdaki örnekler, saha keşfinde değerlendirilecek koşulları gösterir. Son yerleşim ve donanım seçimi yangın projesiyle belirlenir.
Ofis ve ortak alanlar
- Saha ihtiyacı
- Ekipmanın kolay fark edilmesi ve koridorda erişim.
- Planlama yaklaşımı
- Kapağın açılma alanı ile geçiş genişliği birlikte planlanır.
Üretim ve depo girişleri
- Saha ihtiyacı
- Taşıma hareketleri ve değişen depolama düzeni.
- Planlama yaklaşımı
- Dolap darbe riski ve hortum yolunu kapatabilecek istiflerden uzakta konumlandırılır.
03
Seçim ve uygulama kontrol tablosu
Tüm sütunları incelemek için tabloyu yatay kaydırabilirsiniz.
| Seçim alanı | Ürün / seçenek | Sahada kontrol |
|---|---|---|
| Kapak | Temperli cam veya pleksiglas kapak | Cam bütünlüğü ve açılma alanı |
| Hortum | 20 / 25 / 30 m | Duvar ve kapılar üzerinden gerçek güzergâh |
| Vana | TSE 12259 belgeli 2" (50’lik) yangın vanası | Tesisat bağlantısı ve hidrolik ihtiyaç |
| Gövde | 20 m hortumlu model: 640 × 600 × 250 mm; 25 m hortumlu model: 820 × 680 × 250 mm; 30 m hortumlu model: 820 × 680 × 250 mm | Duvar boşluğu ve makaranın hareket alanı |
Cam kapaklı modelin seçiminde mimari görünüm, erişim ve su beslemesi birlikte ele alınır. Model, hortum ve vana seçenekleri teklif öncesinde netleştirilir.
