Taşınabilir ilk müdahale ekipmanları; tip ve kapasite risk değerlendirmesiyle belirlenir.
Söndürme cihazının parçalarını tanıyın
Tavan tipinin içini ve çalışma mantığını inceleyin
Tasarım ve uygulama rehberini inceleyin
Katalog seçenekleri
Ürünler

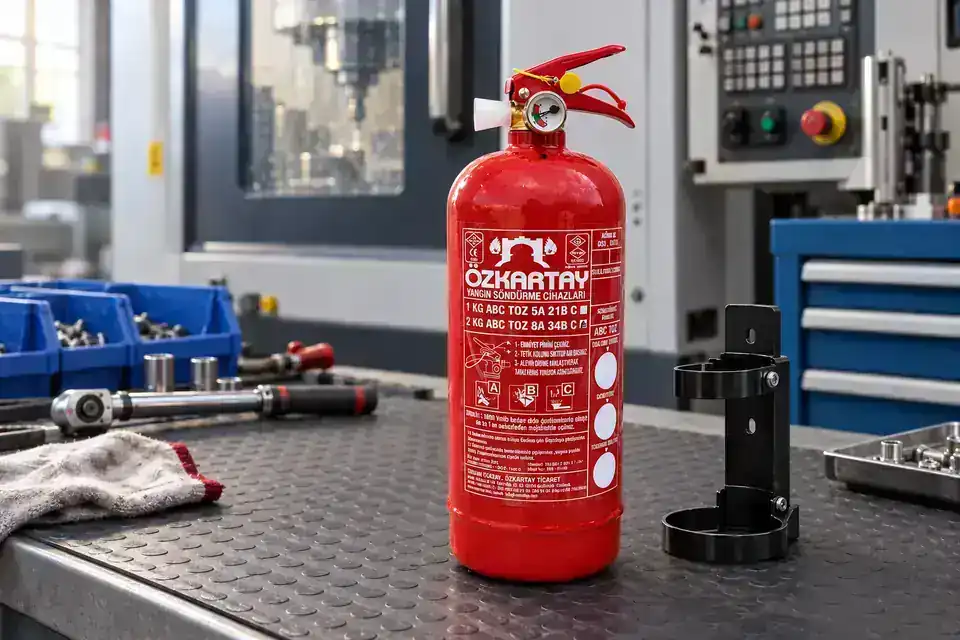

1 kg ABC %40 veya %90 yangın söndürme cihazı

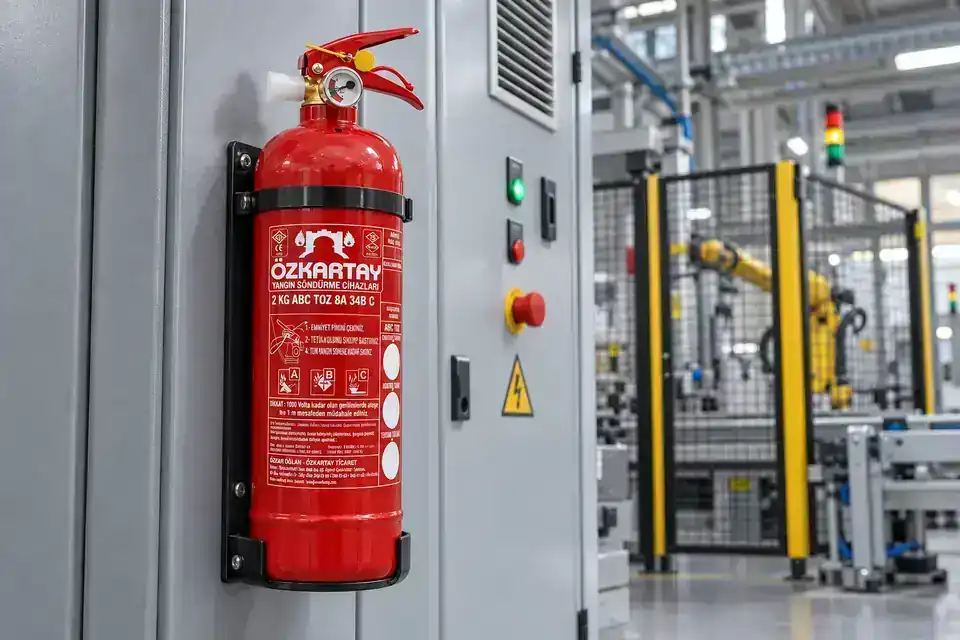

2 kg ABC %40 veya %90 yangın söndürme cihazı

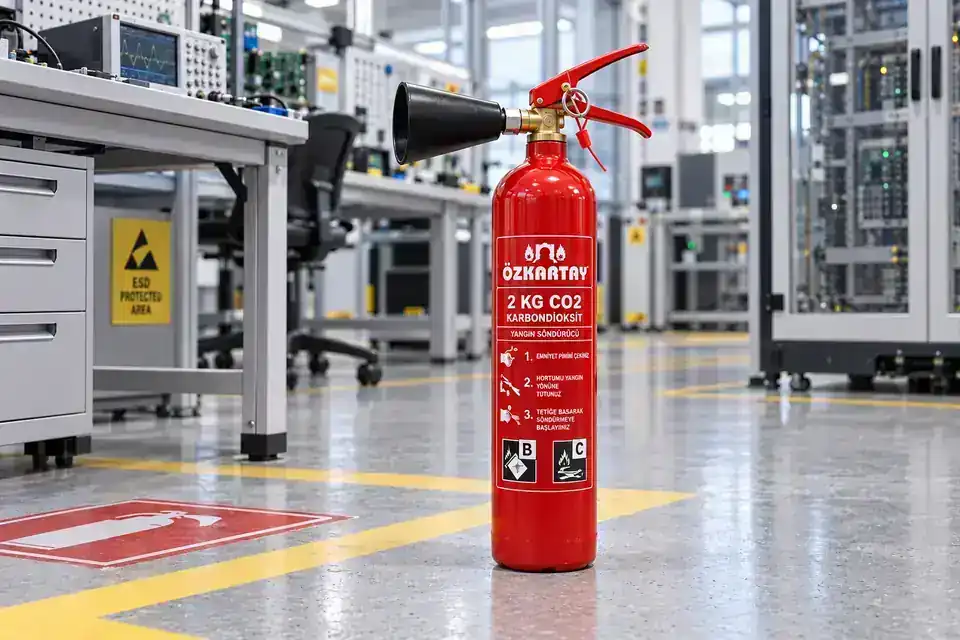

2 kg karbondioksitli (CO₂) yangın söndürme cihazı

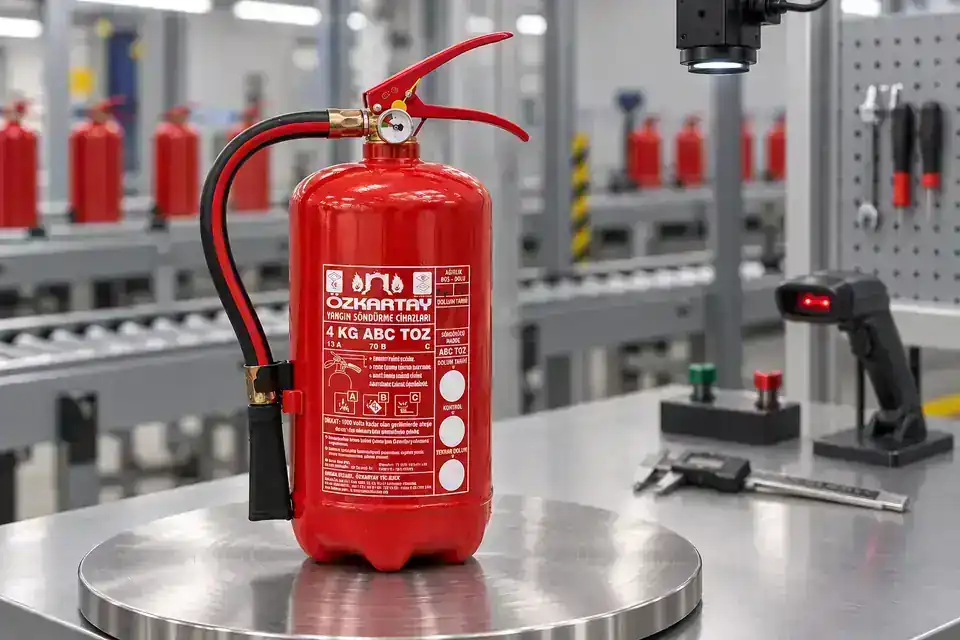

4 kg ABC %40 veya %90 yangın söndürme cihazı

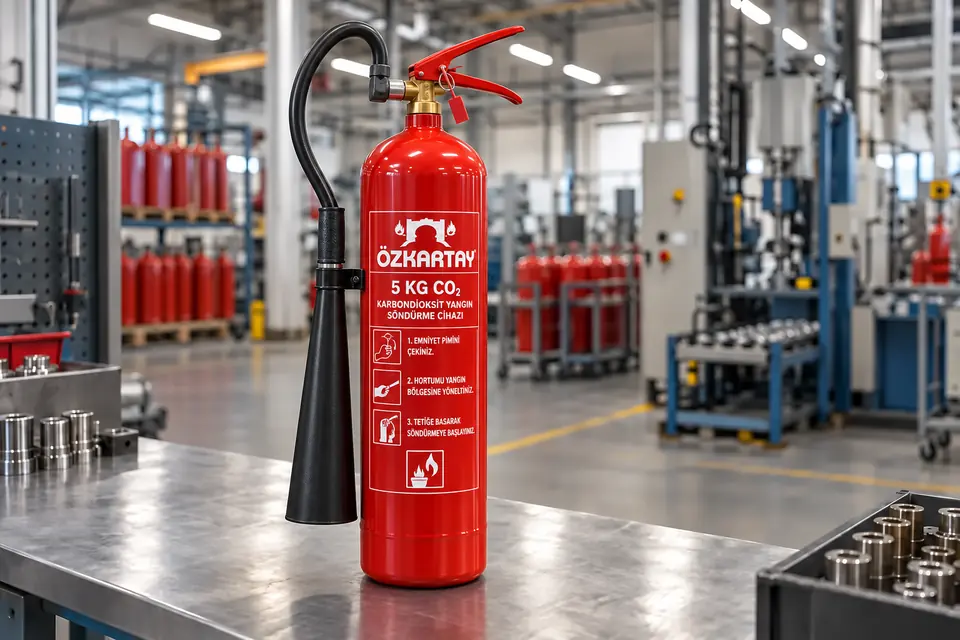

5 kg karbondioksitli (CO₂) yangın söndürme cihazı
6 kg ABC %40 veya %90 yangın söndürme cihazı

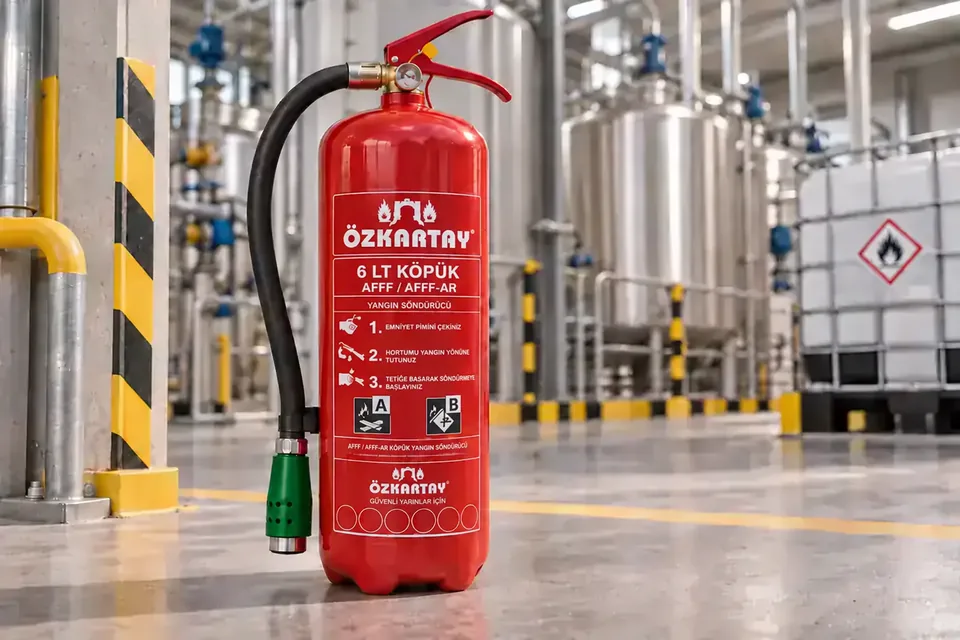

6 LT AFFF, AFFF-AR, sentetik veya flor içermeyen (NFF / F3) köpüklü yangın söndürme cihazı

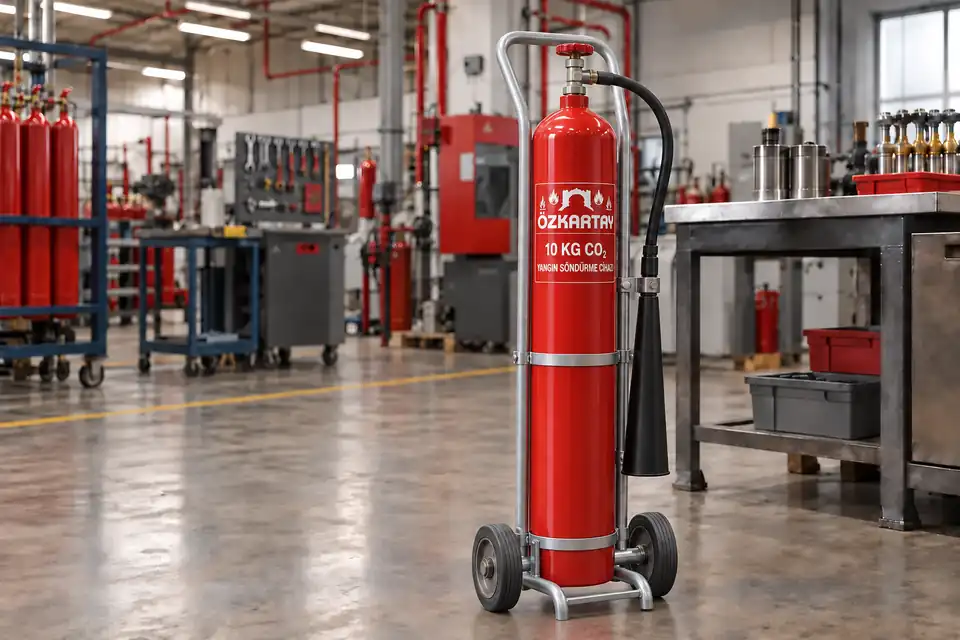

10 kg karbondioksitli (CO₂) yangın söndürme cihazı

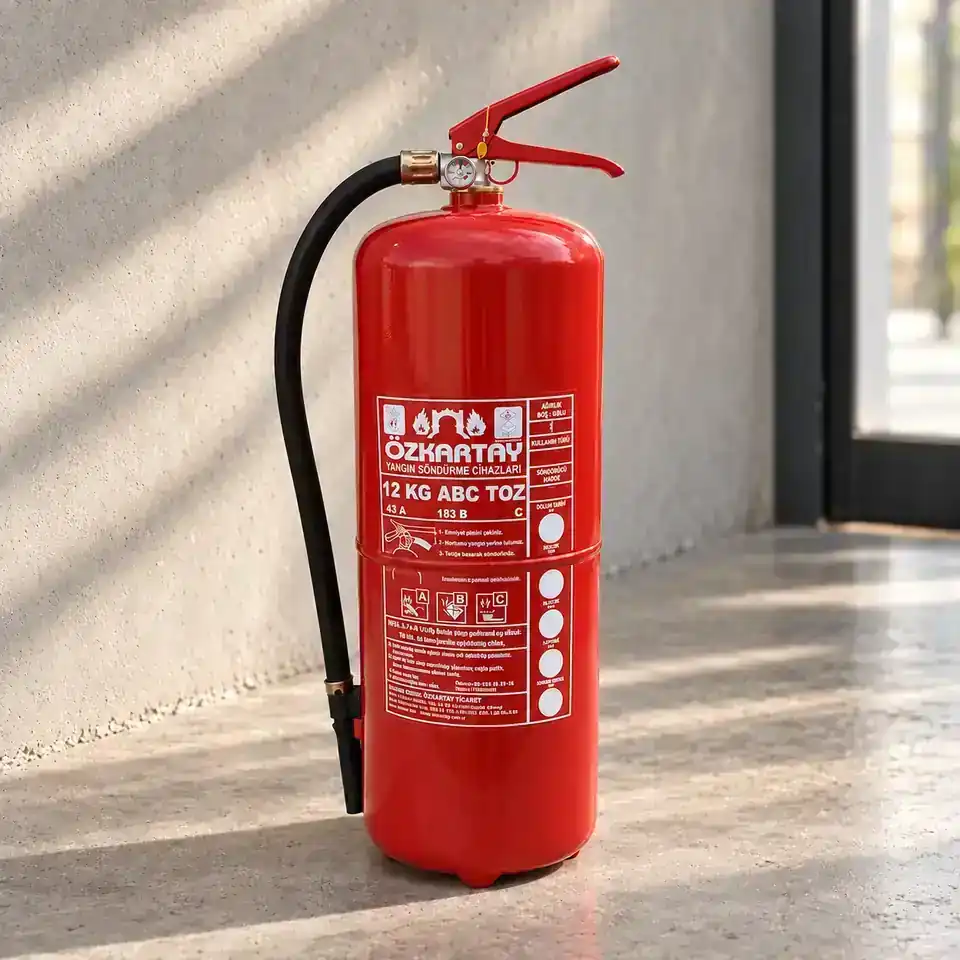

12 kg ABC %40 veya %90 yangın söndürme cihazı

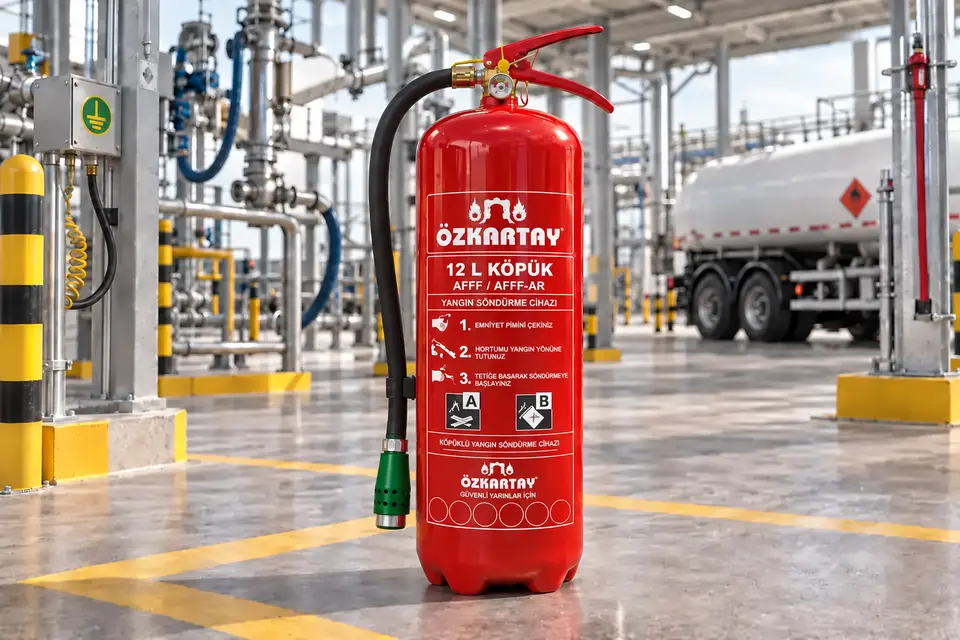

12 LT AFFF, AFFF-AR, sentetik veya flor içermeyen (NFF / F3) köpüklü yangın söndürme cihazı

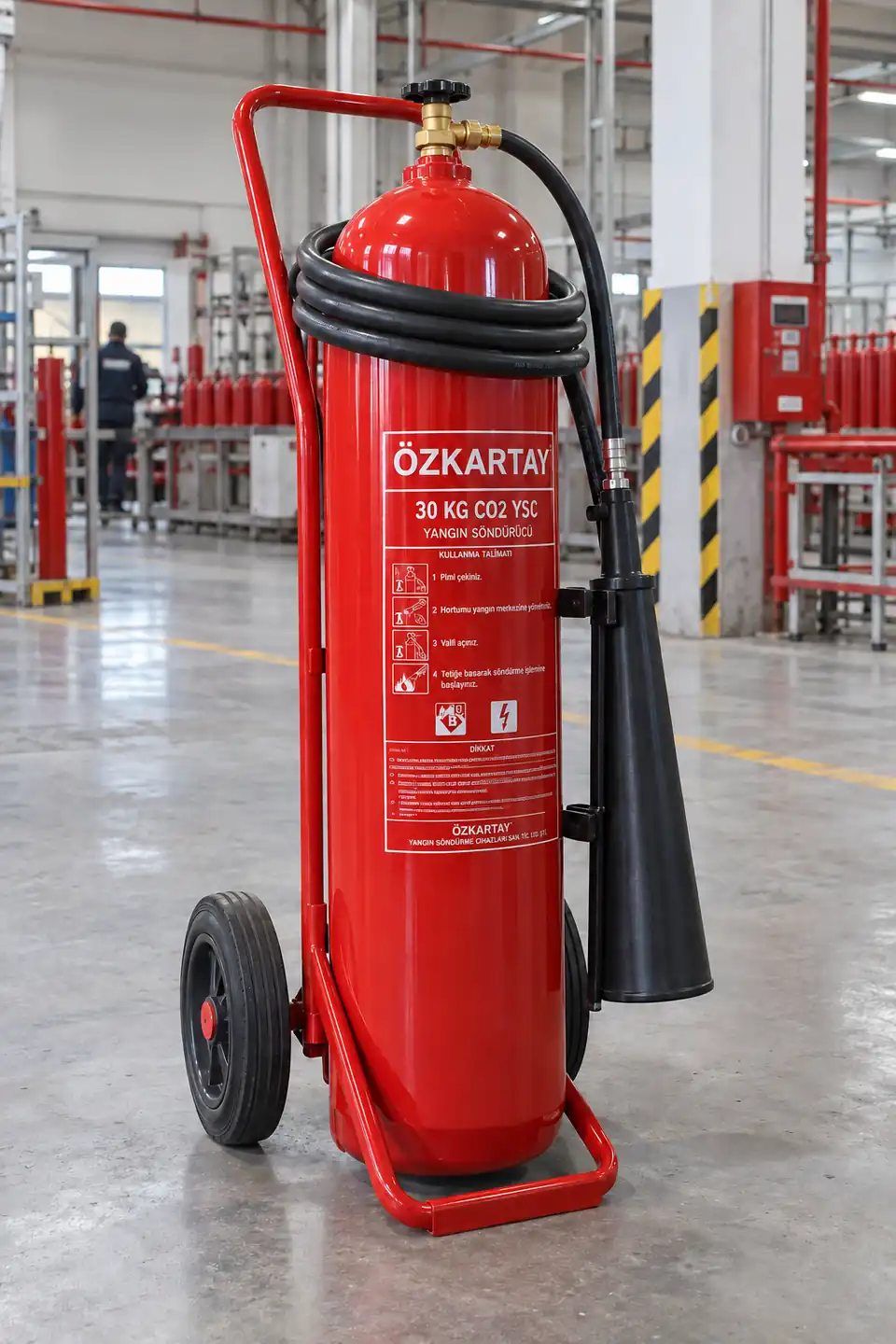

30 kg karbondioksitli (CO₂) yangın söndürme cihazı

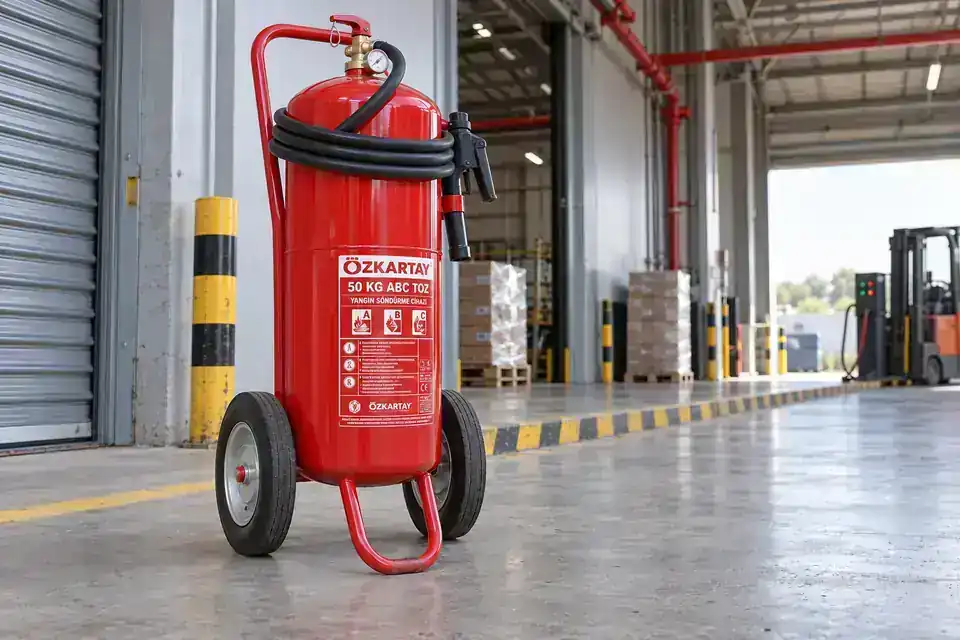

50 kg ABC %40 veya %90 yangın söndürme cihazı

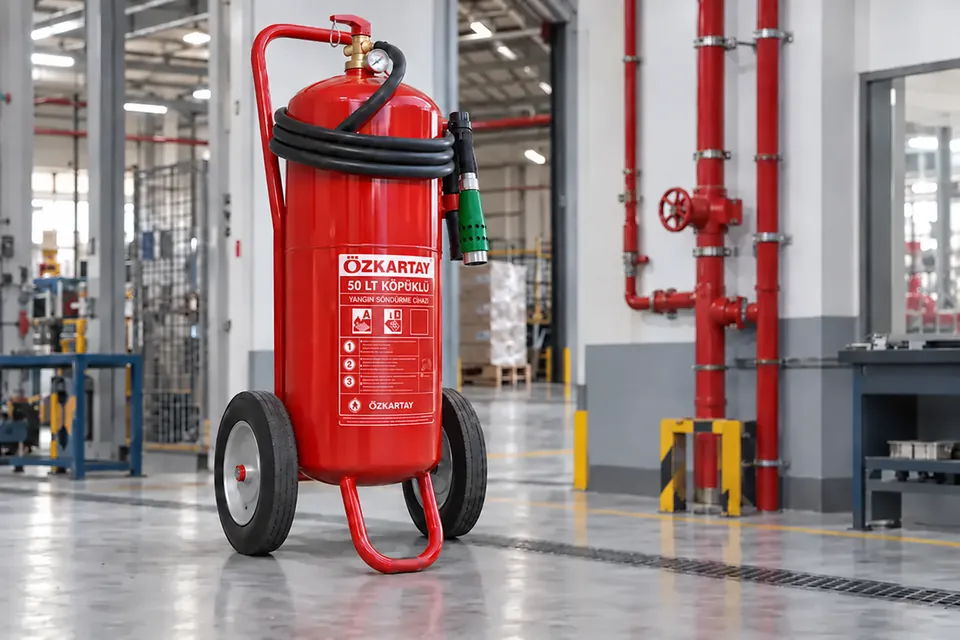

50 LT AFFF, AFFF-AR, sentetik veya flor içermeyen (NFF / F3) köpüklü yangın söndürme cihazı

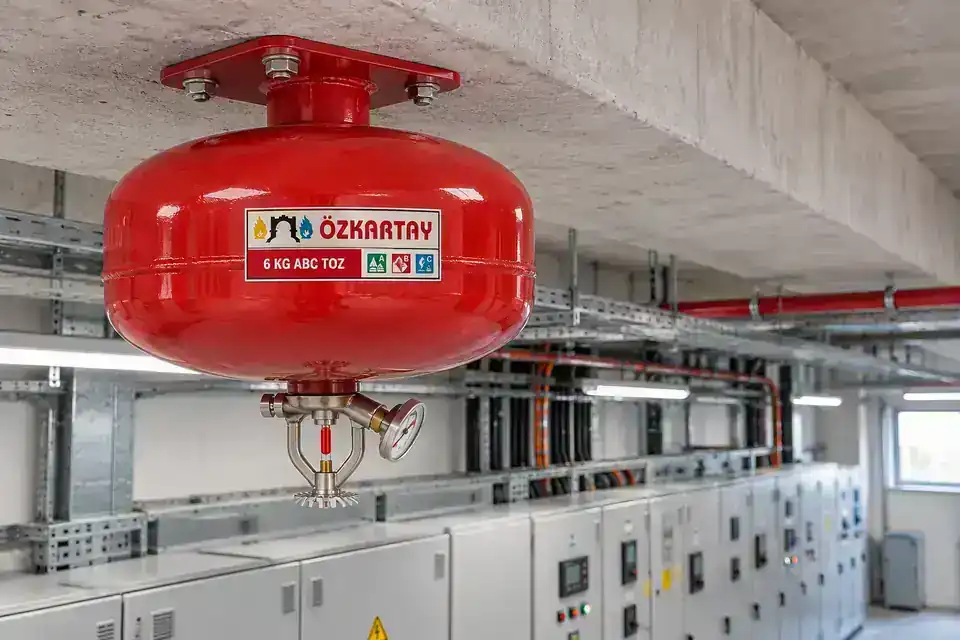

6 kg ABC %40 veya %90 tavan tipi yangın söndürme cihazı
6 LT AFFF, AFFF-AR, sentetik veya flor içermeyen (NFF / F3) köpüklü tavan tipi yangın söndürme cihazı

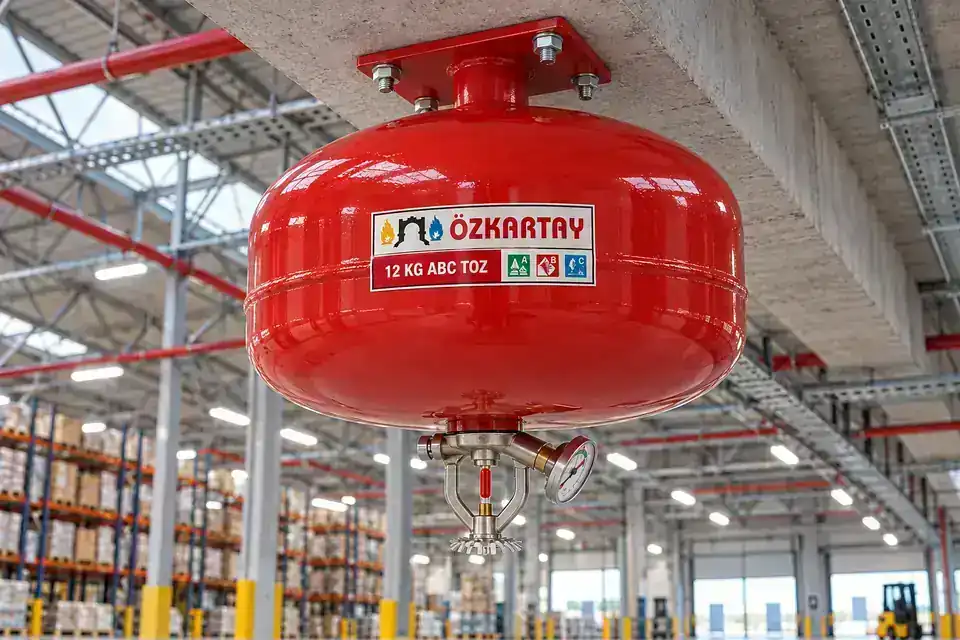

12 kg ABC %40 veya %90 tavan tipi yangın söndürme cihazı

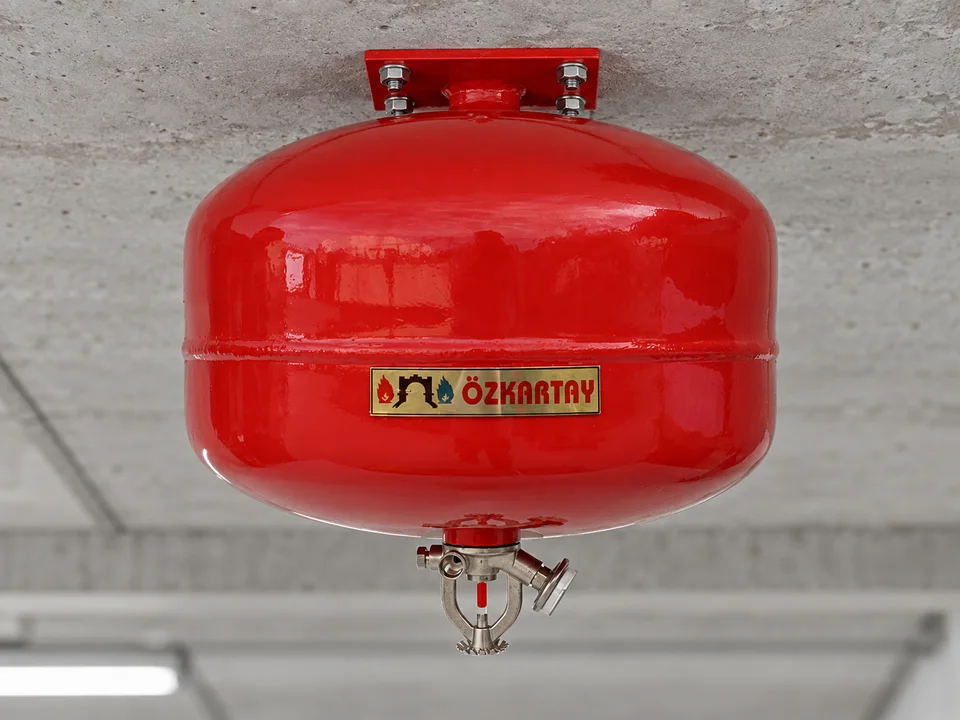

12 LT AFFF, AFFF-AR, sentetik veya flor içermeyen (NFF / F3) köpüklü tavan tipi yangın söndürme cihazıPARÇALARI TANIYIN
Her parçanın bir görevi var.
Sürekli basınçlı ABC tozlu bir cihazın ana parçalarını ve seçimde dikkat edilen noktaları inceleyin. Görseller temsilîdir; parça geometrisi ve malzeme özellikleri modele göre değişir.
Gövdenin içinden nozula uzanan bir akış.
İç boru, söndürücü maddeyi hazneden valfe taşır. Tetik valfi açtığında söndürücü, hortum ve nozul üzerinden yönlendirilir. Bu parçaların uyumu cihazın çalışma bütünlüğünü oluşturur.
Bu anlatım manometreli ABC tozlu cihaz içindir. CO₂ cihazlarının vana ve çıkış düzeni farklıdır; doluluk kontrolü tartımla yapılır.

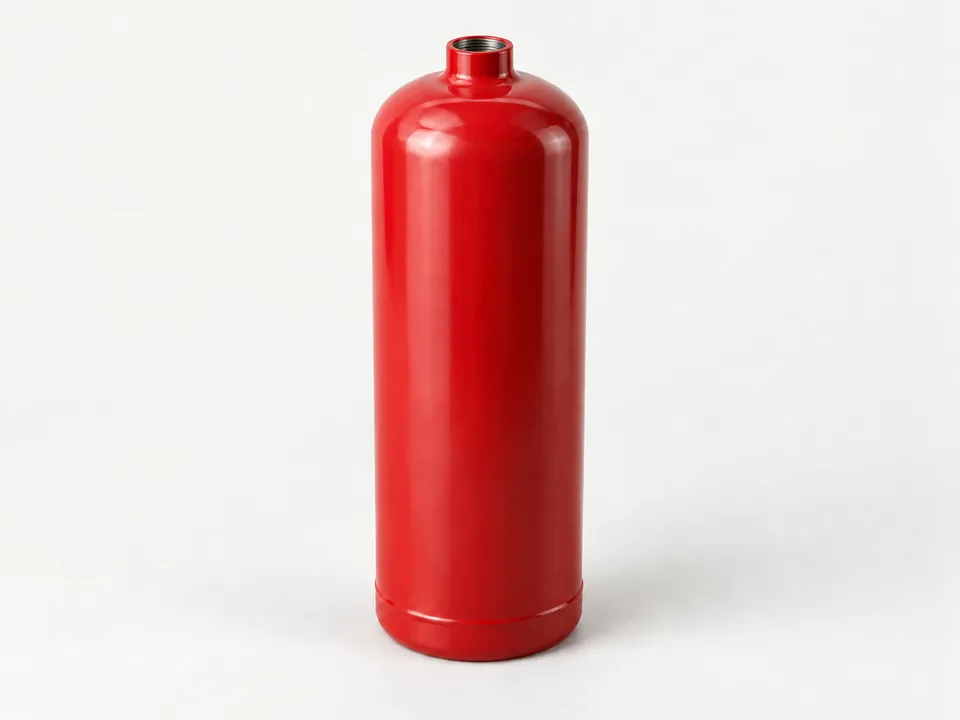

Basınçlı gövde
Söndürücü maddeyi ve itici gazı içinde tutan haznedir. Üstteki bağlantı boynu, valfin gövdeye bağlandığı noktadır.
- Kalitede nelere bakılır?
- Gövde dayanımı, bağlantı boynu, korozyona karşı koruyucu kaplama ve modele ait basınç testleri.

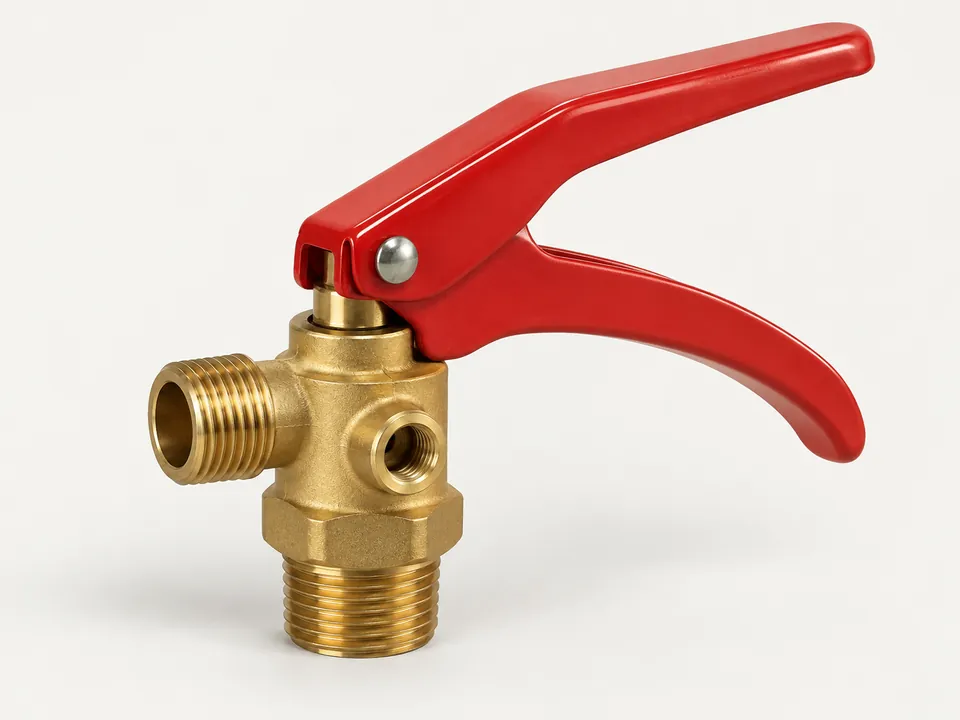

Valf ve tetik takımı
Taşıma kolu cihazı tutmaya, üstteki tetik kolu ise valfi açmaya yarar. Valf, söndürücü maddenin çıkışını kontrol eder.
- Kalitede nelere bakılır?
- Kol ve mafsalın düzgün hareketi, modele uygun conta ve bağlantı dişleri, valf–gövde birleşiminde sızdırmazlık.

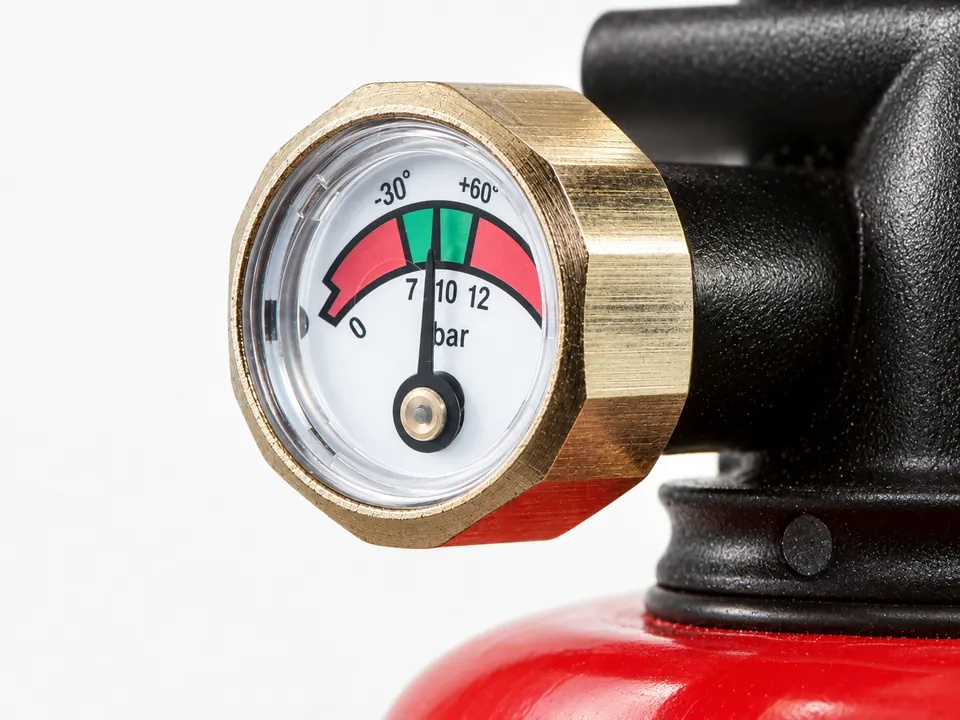

Basınç göstergesi
Manometre, cihazın iç basıncını görsel olarak izlemeye yarar. İbrenin uygun bölgede olması, içindeki toz miktarını tek başına göstermez.
Kadran, sağlanan görsel referansını gösterir. Seçilen cihazın basınç değeri kendi etiketi ve teknik föyünden doğrulanır.
- Kalitede nelere bakılır?
- Okunabilir ibre ve çalışma bölgesi, doğru gösterge seçimi ve bağlantı noktasında sızdırmazlık.

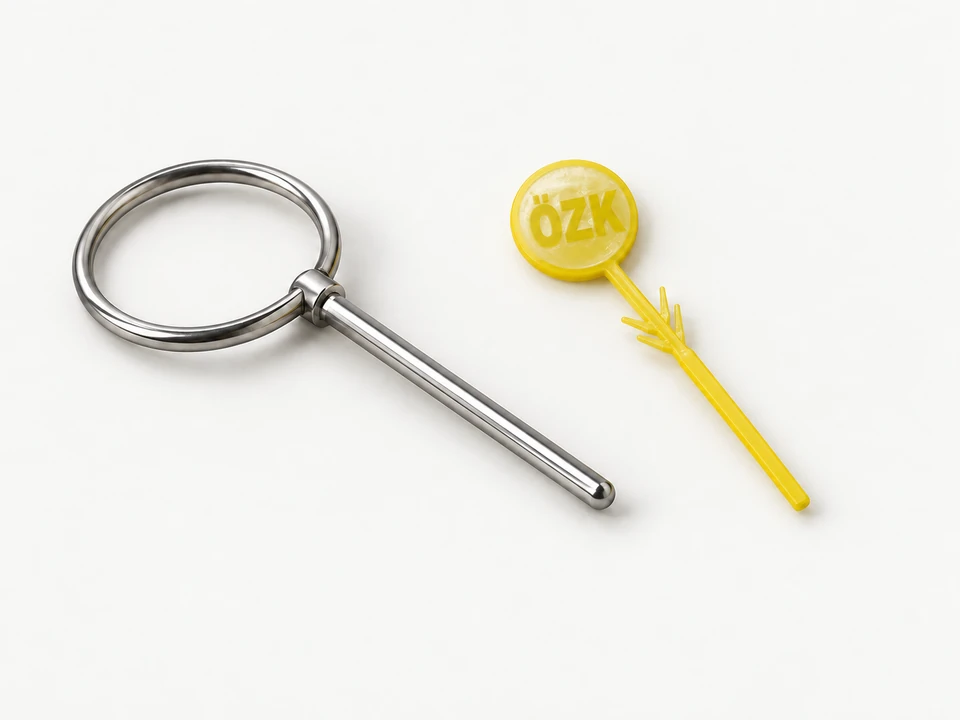

Emniyet pimi ve mühür
Emniyet pimi, tetik kolunun istemeden çalışmasını önler. Mühür, pimin daha önce çıkarılıp çıkarılmadığının fark edilmesine yardımcı olur.
ÖZK baskılı, yuvarlak başlıklı sarı mühür ve metal emniyet pimi.
- Kalitede nelere bakılır?
- Yerine düzgün oturan ve çıkarılabilen pim, kolay kavranan halka ve bütünlüğü görülebilen mühür.

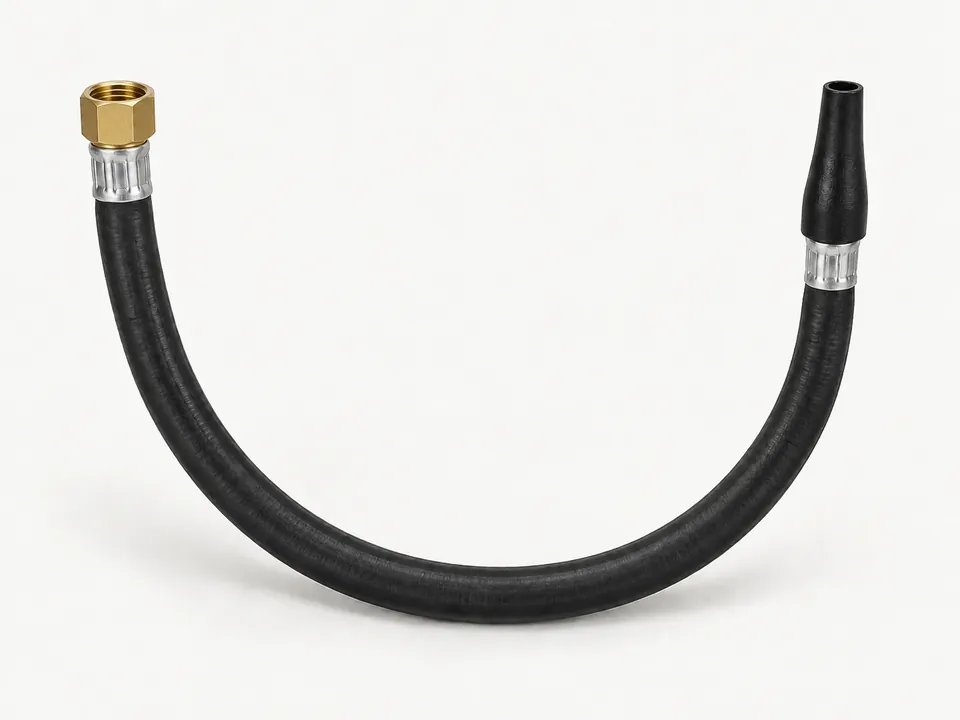

Hortum ve nozul
Esnek hortum söndürücü maddeyi valften çıkış ucuna taşır. Nozul, çıkışın yönlendirilmesini sağlar; şekli ve bağlantısı cihaz tipine göre seçilir.
- Kalitede nelere bakılır?
- Çatlak ve tıkanıklık bulunmaması, sağlam bağlantılar ve modele uygun hortum-nozul takımı.

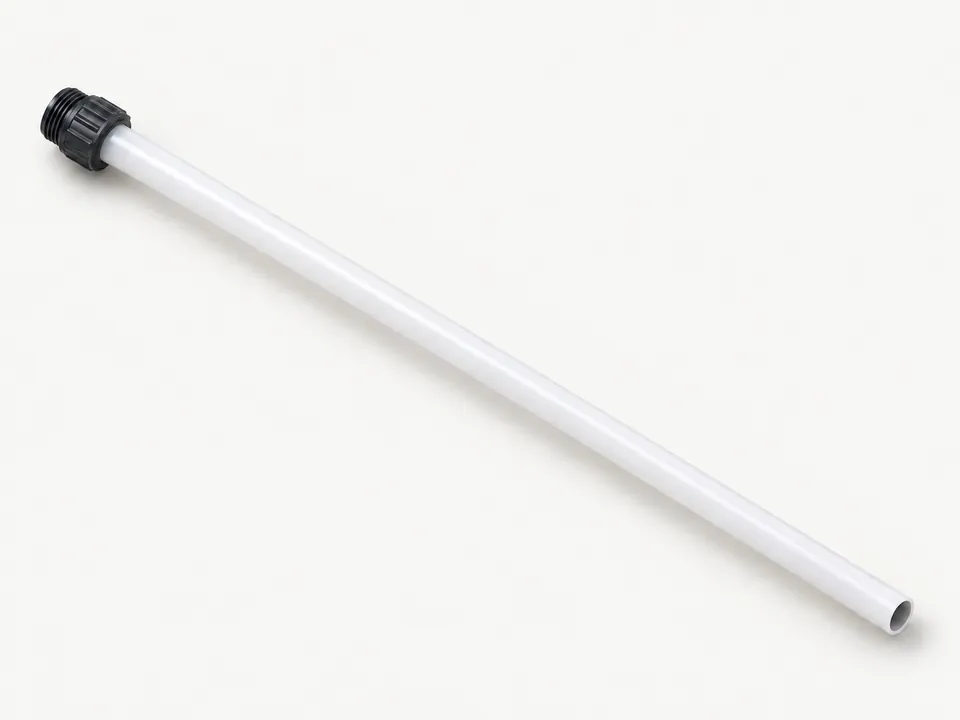

İç boru / sifon borusu
Gövdenin içinde valften haznenin alt bölümüne uzanır. Söndürücü maddenin valfe ulaşmasını sağlayan iç akış yolunu oluşturur.
- Kalitede nelere bakılır?
- Cihaza uygun uzunluk ve bağlantı, açık akış yolu ve hasarsız boru. Bu parça yetkili bakım sırasında kontrol edilir.

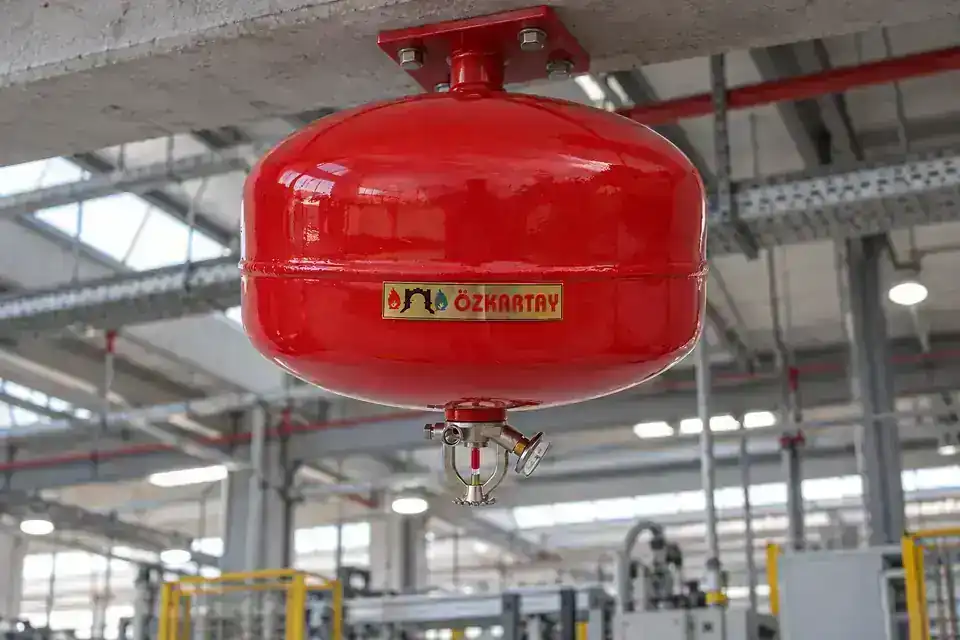

TAVAN TİPİNİN İÇİNDE
Isıyı algılar, aşağıya doğru boşaltır.
Tavan tipi cihaz, söndürücü maddeyi kendi haznesinde taşır. Gövde, tavan bağlantısı ve ısıya duyarlı boşaltma başlığını ayrı ayrı inceleyin. Ortak mekanik anlatım temsilîdir; tozlu ve köpüklü modellerin söndürücü maddesi ve başlık düzeni farklı olabilir.
Gövde neden geniş, başlık neden altta?
Geniş ve kısa hazne, tavan altında kompakt bir yerleşim sunar. Yuvarlatılmış biçim basınçlı hazne yapısıyla ilişkilidir. Alttaki başlık, yükselen ısıyla temas eder ve söndürücüyü korunacak alana yönlendirir; gerçek dağılım modele ait deneylerle belirlenir.
Nasıl çalışır?
Isı başlığa ulaşır
Isıya duyarlı eleman, çevresindeki sıcaklık artışına tepki verir; duman dedektörü gibi çalışmaz.
Kapalı çıkış serbest kalır
Termo cam ampuldeki özel sıvı ısıyla genleşir. Kırmızı ampulün nominal tetikleme sıcaklığı 68 °C’dir; kırılan ampul çıkışı serbest bırakır.
Söndürücü dağıtılır
Haznedeki basınç, söndürücü maddeyi boşaltma başlığından çıkarır. Başlık ve dağıtıcı, akışın yönünü biçimlendirir.
ABC tozlu seçenekler
Haznede kuru kimyevi toz bulunur. Tozun bileşimi, dolum miktarı ve boşaltma düzeni seçilen ürünün teknik bilgileriyle birlikte değerlendirilir.
Köpüklü seçenekler
Haznede modele uygun köpüklü söndürücü çözelti bulunur. Köpük örtüsü ve su bazlı soğutma, söndürücü madde türüne göre etkili olur; başlık düzeni tozlu modelle aynı olmak zorunda değildir.

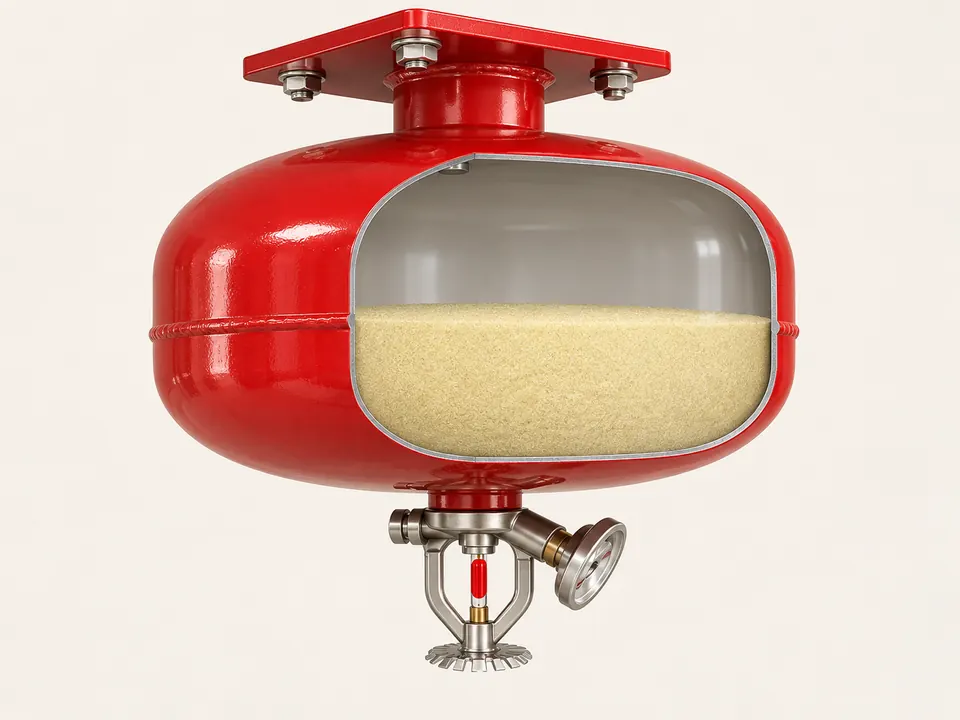

Şematik ABC tozlu örnek; iç geometri ve dolum oranı ölçülü değildir.
Hazne ve içindeki dolum
Depolanmış basınçlı bir örnekte hazne, söndürücü maddeyi ve itici gazı içerir. Kesit görseli ABC tozlu bir örneğin iç düzenini şematik olarak gösterir.
- Neden bu şekilde?
- Kısa, geniş ve yuvarlatılmış hazne tavan yerleşimine uyum sağlar; dış biçim tek başına kapasite veya basınç değerini göstermez.
- Parça seçiminde neye bakılır?
- Gövde bütünlüğü, kaplama, dolumun modelle uyumu ve gövdeye ait deney belgeleri.
Temsilî parça görselleştirmesi

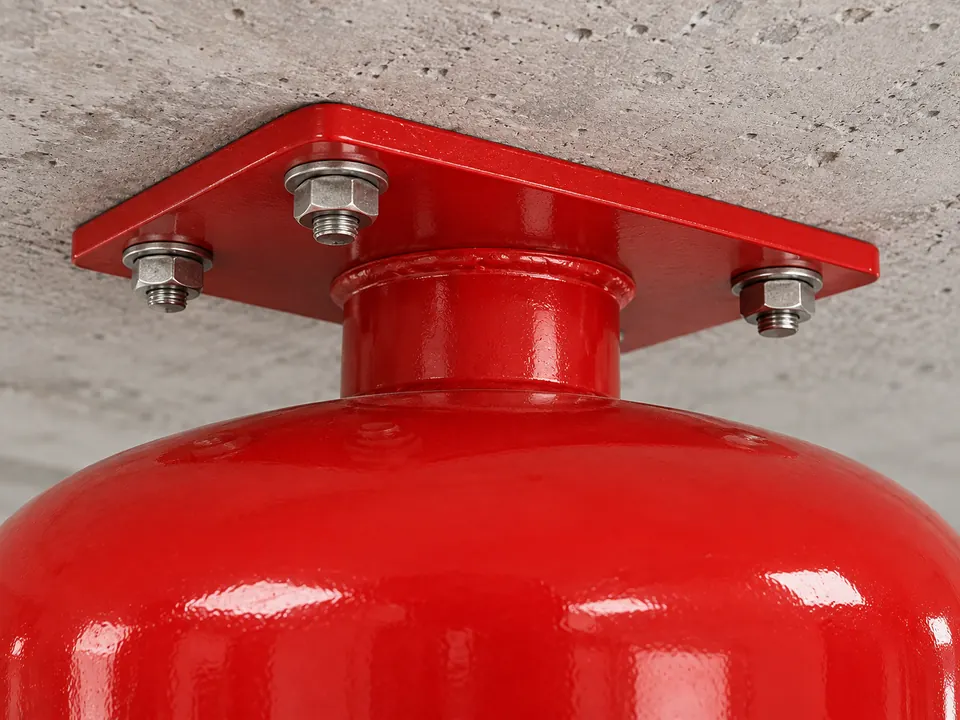

Tavan plakası ve taşıyıcı bağlantı
Üstteki plaka cihazın ağırlığını montaj yüzeyine aktarır. Boyun ve bağlantılar, hazneyi plakanın altında tutar.
- Neden bu şekilde?
- Plakadaki bağlantı noktaları yükü yüzeye yayar. Taşıyıcı bölümün üstte olması, alttaki boşaltma başlığını açık bırakır.
- Parça seçiminde neye bakılır?
- Taşıyıcı yüzey, uygun sabitleme takımı ve ürünün öngördüğü montaj konumu.
Temsilî parça görselleştirmesi

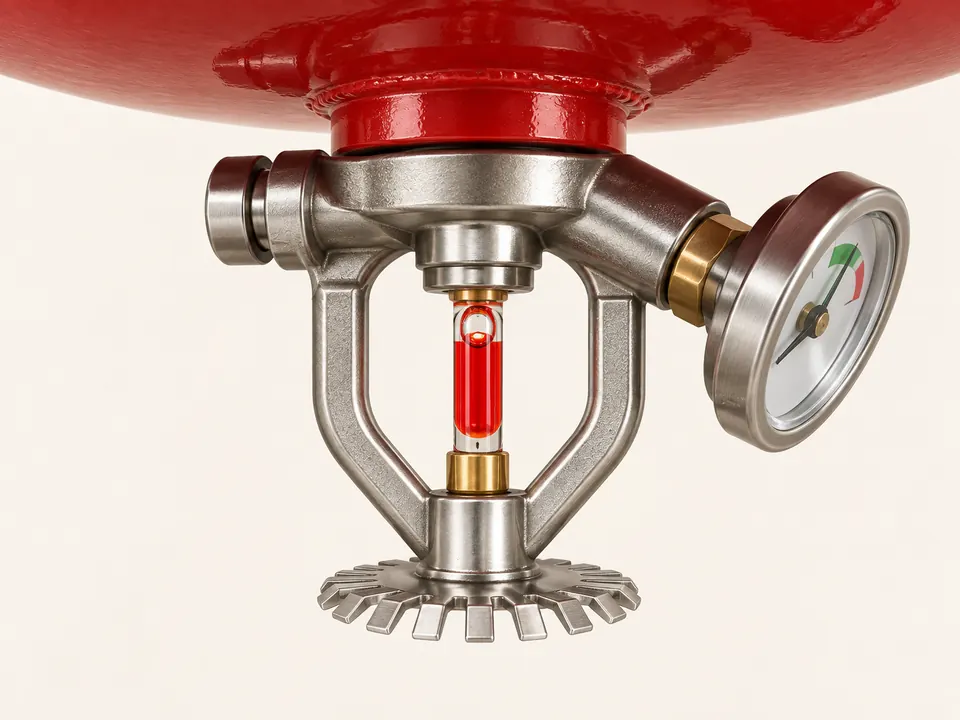

Isıya duyarlı tetikleyici
Bu parça termo cam ampuldür. İçindeki özel ısıya duyarlı sıvı genleşerek ampulü kırar ve kapalı çıkışı açar. Kırmızı sıvılı ampulün nominal tetikleme sıcaklığı 68 °C’dir.
- Neden bu şekilde?
- İnce ve açıkta duran ampul çevredeki ısıya maruz kalır. Metal çerçeve, ampul ile çıkış düzenini hizalar.
- Parça seçiminde neye bakılır?
- Hasarsız ampul ve modele uygun ısı elemanı. Tetikleme sıcaklığı ürünün başlık ve teknik föy bilgisinden doğrulanır.
Temsilî parça görselleştirmesi

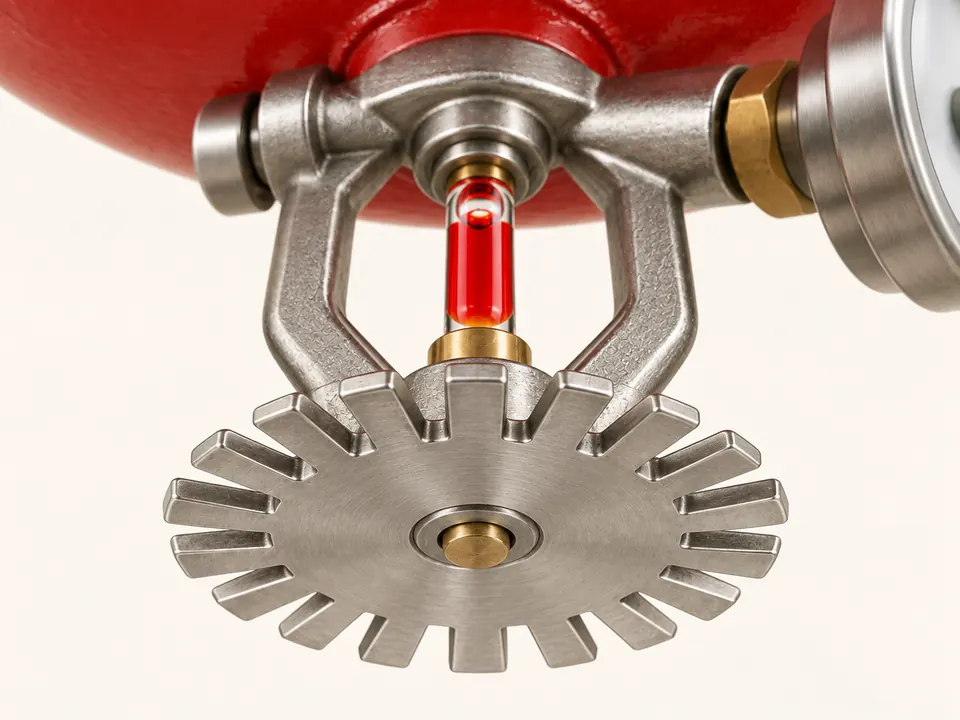

Çıkış ve dağıtıcı başlık
Açılan çıkıştan gelen söndürücü madde, başlığın geometrisine göre yönlendirilir. Dağıtıcı plaka bulunan örnekte plaka, akışın yayılmasına yardımcı olur.
- Neden bu şekilde?
- Plakanın kenar biçimi akışın yönünü etkiler. Korunan alanı yalnızca plakanın görünüşünden veya haznenin çapından hesaplamak mümkün değildir.
- Parça seçiminde neye bakılır?
- Tıkanmamış çıkış, hasarsız başlık ve seçilen söndürücü maddeyle doğrulanmış dağılım düzeni.
Tasarım ve uygulama rehberi
Yangın söndürme cihazları: riske uygun söndürücü madde, kapasite ve yerleşim seçimi
Yangın söndürme cihazları, başlangıç aşamasındaki uygun yangınlara müdahale için seçilir. Doğru seçim; yanan malzeme, cihazın etiketindeki söndürme sınıfı, kapasite, kullanım ortamı ve personelin eğitimine dayanır.
Özkartay kataloğundaki ABC kuru kimyevi tozlu, CO₂ ve köpüklü cihazlar farklı ihtiyaçlara hizmet eder. Taşınabilir, arabalı ve tavan tipi seçenekler kendi kullanım koşullarıyla değerlendirilir; kapasite tek başına uygunluğu belirlemez.
01
Cihaz seçiminde beş temel kontrol
Müdahale ekipmanı, tesisin risk değerlendirmesi ve tahliye planıyla birlikte ele alınır.
Yangın sınıfı ve elektrik riski
EN sınıflandırmasında A katı maddeleri, B yanıcı sıvıları, C yanıcı gazları ifade eder. Enerjili elektrik ekipmanı için cihazın elektriksel uygunluğu ayrıca değerlendirilir; harf sınıfları farklı standart sistemlerinde aynı anlama gelmeyebilir.
Söndürücü maddenin malzemeyle uyumu
Tozun kalıntısı, köpüğün yakıt uyumu ve CO₂ kullanımında kapalı hacimde oluşabilecek maruziyet birlikte değerlendirilir. Pişirme yağı veya metal yangını gibi özel riskler için ilgili sınıfa uygun ekipman seçilir.
Kapasite ve kullanım biçimi
Taşınabilir cihazın ağırlığı ve arabalı cihazın hareket alanı kullanıcıyla birlikte değerlendirilir. Katalogdaki tüm köpüklü cihazların kapasitesi LT (litre) olarak tanımlanır; litre ve kilogram aynı kapasite birimi değildir.
Yerleşim ve görünürlük
Cihazlar erişilebilir, görünür ve kaçış düzeniyle uyumlu noktalara yerleştirilir. İstif, kilitli oda veya ekipman önü kapatılması gibi erişim sorunları saha turunda kontrol edilir.
Etiket, bakım ve kayıt
Söndürücü madde, kapasite, uygunluk belgeleri ve bakım kayıtları seçilen modelle eşleştirilir. Gövde, boşaltım donanımı ve modelde bulunan mühür veya göstergeler kontrol edilir. Özkartay CO₂ cihazlarında manometre bulunmaz; doluluk ağırlık üzerinden kontrol edilir. Tavan tipi cihazlarda termo cam ampul ve sabit montaj da değerlendirilir.
02
ABC, CO₂ ve köpük seçenekleri
Söndürücü madde seçimi, cihaz etiketindeki onaylı kullanım alanıyla doğrulanır.
ABC kuru kimyevi toz
- Kullanım
- Katalogdaki ABC modelleri A, B ve C riskleri için sunulur. Elektrik kaynaklı risklerde cihazın etiket ve teknik doküman koşulları esas alınır.
- Ortam etkisi
- Toz kalıntısı hassas ekipman, görüş ve temizlik ihtiyacı bakımından değerlendirilir.
Karbondioksit (CO₂)
- Kullanım
- Elektrik ve elektronik ekipman çevresinde kalıntı bırakmayan bir seçenek olarak değerlendirilir; uygun yangın sınıfı model etiketinden kontrol edilir.
- Güvenli kullanım
- Kapalı hacimde CO₂ maruziyeti ve soğuk boşaltım parçaları dikkate alınır. Kullanım ve bakım, seçilen modelin talimatlarına göre yürütülür.
Köpüklü cihazlar
- Kullanım
- Yanıcı sıvıya uygun AFFF, AFFF-AR, sentetik veya flor içermeyen (NFF / F3) seçenekler değerlendirilir; söndürücü madde, karışım oranı ve cihaz uyumu ürün dokümanıyla eşleştirilir.
- Sınırlamalar
- Köpük her yakıt veya enerjili elektrik ekipmanı için uygun kabul edilmez. Mutfak yağı yangınlarında sıradan B sınıfı köpük cihazı yerine ilgili risk için onaylı çözüm seçilir.
03
Tesis kullanımına göre cihaz planlaması
Söndürücü maddeler birbirinin otomatik alternatifi değildir; tesis içindeki farklı mahaller ayrı incelenir.
Atölye ve üretim alanları
- Risk
- Katı malzemeler, yanıcı sıvılar ve elektrikli ekipman bir arada olabilir.
- Seçim yaklaşımı
- Malzeme envanteri ve etiket sınıflarına göre söndürücü madde seçilir; arabalı cihaz için geçiş ve kullanım alanı planlanır.
Ofis, sistem ve elektrik odaları
- Risk
- Elektronik ekipman ve toz kalıntısına duyarlı kullanım.
- Seçim yaklaşımı
- Elektriksel uygunluk ve kalıntı etkisi birlikte değerlendirilir; CO₂ seçimi havalandırma ve personel maruziyetiyle ele alınır.
Yanıcı sıvı kullanılan mahaller
- Risk
- Yakıt ve çözücü özelliklerine göre değişen müdahale ihtiyacı.
- Seçim yaklaşımı
- Köpük türü yakıtla eşleştirilir. Açık veya kapalı alan koşulları, miktar ve müdahale planı kapasite seçimine dahil edilir.
Tavan tipi uygulamalar
- Risk
- Montaj yüksekliği ve korunacak yerel risk.
- Seçim yaklaşımı
- Tavan tipi cihazlar kendi ürün dokümanı ve tetikleme koşullarıyla seçilir; bina sprinkler tasarımı ve diğer koruma katmanları ayrıca planlanır.
04
Söndürücü madde seçimi karşılaştırması
Tüm sütunları incelemek için tabloyu yatay kaydırabilirsiniz.
| Söndürücü madde / düzen | Değerlendirilen ihtiyaç | Kontrol edilecek konu |
|---|---|---|
| ABC toz | Etikete uygun A / B / C riskleri | Kalıntı ve kullanıcı koşulları |
| CO₂ | Uygun elektrik ve sıvı riskleri | Etiket, maruziyet ve bakım |
| Köpük | Uygun yanıcı sıvı riski | Yakıt / konsantre uyumu |
| Tavan tipi | Tanımlanmış yerel uygulama | Montaj ve tetikleme koşulları |
Cihaz kullanımı eğitim ve güvenli kaçış imkânı gerektirir. Yangın büyüyorsa veya güvenli müdahale mümkün değilse alarm, tahliye ve profesyonel yardım önceliklidir.
Doğru söndürücü; yalnızca satın alınmış değil, riske uygun seçilmiş, erişilebilir tutulmuş ve bakımı kayıt altına alınmış cihazdır. Teklif öncesinde mahal, söndürücü madde ve kullanım koşulları birlikte belirlenir.
