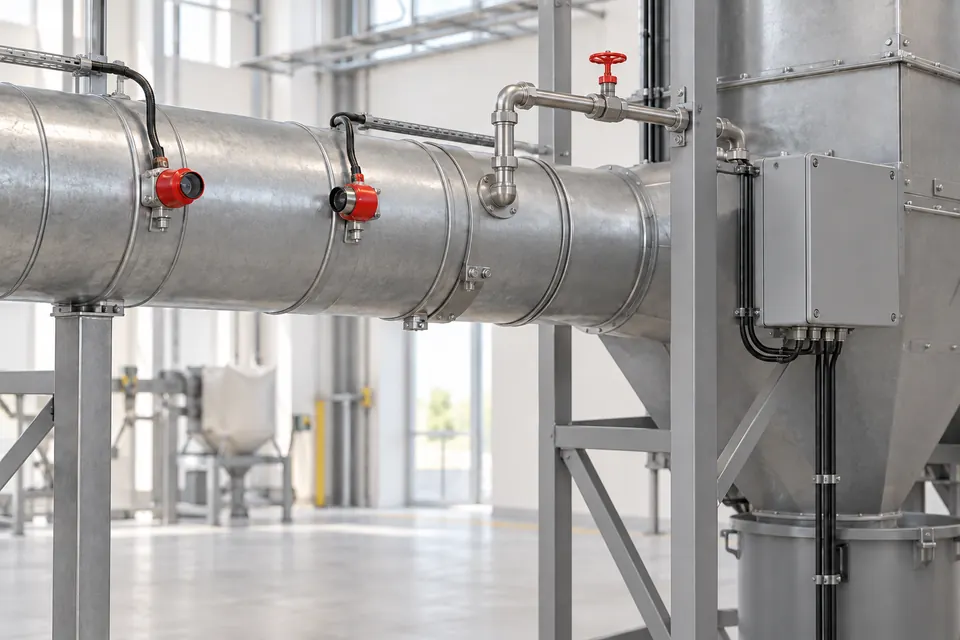

Kıvılcım söndürme sistemleri: taşınan tehlikeyi kaynağında durdurmak
Talaş, toz, lif ve benzeri yanıcı malzemelerin taşındığı üretim hatlarında küçük bir kıvılcım veya sıcak parçacık; filtre, silo ya da toplama haznesinde yangın başlatabilir. Kıvılcım söndürme sistemi, bu parçacıkları taşıma güzergâhında algılayarak aşağıdaki ekipmana ulaşmadan önce müdahale etmeyi amaçlar.
Özkartay’da koruma düzenini yalnız boruya bir dedektör ve nozul ekleyerek değerlendirmiyoruz. Malzemenin özelliklerini, taşıma hızını, sıcaklık koşullarını, suyla uyumunu ve prosesin güvenli duruş senaryosunu birlikte ele alıyoruz. Normal müdahalede üretim devam edebilir; tekrarlayan olay veya koruma arızasında güvenli duruş gerekebilir.
01
Algılamadan kontrollü müdahaleye
Dedektör, kontrol ünitesi, hızlı açılan vana ve söndürme nozulları tek bir zamanlama zinciri oluşturur. Başarı, parçacığın nozul bölgesine gelişinden önce etkili müdahalenin başlamasına bağlıdır.
Optik / kızılötesi algılama
Uygun optik sensör, görüş alanındaki kıvılcım veya sıcak parçacığın yaydığı ışınımı algılar. Ortam ışığı, proses sıcaklığı ve toz birikimi sensör seçimini etkiler. Gerekli noktalarda karşılıklı dedektör yerleşimi veya üreticinin lens temizleme çözümü kullanılır.
Sinyal işleme ve olay kaydı
Kontrol ünitesi algılama sinyalini ilgili koruma bölgesinin müdahalesine bağlar; alarm, olay sayacı ve proses kumandalarını yönetir. Bağlantı hatası, enerji kaybı ve su beslemesi arızaları da seçilen sistemin izleme kapsamına alınır.
Hızlı vana ve su dağılımı
Vana açıldığında nozullar borunun gerekli kesitinde su dağılımı oluşturur. Nozul sayısı, debisi, püskürtme geometrisi ve akış hâlindeki besleme basıncı birlikte belirlenir. Her sistem için aynı milisaniye, basınç veya püskürtme süresi kabul edilmez.
Olay sonrası kontrol ve güvenli duruş
Sistem müdahale sonrasında yeni olayları izler. Sürekli kıvılcım, yetersiz su veya başarısız müdahale senaryoları; alarm, malzeme yönlendirme ve makine duruşuyla ilişkilendirilebilir. Yeniden çalıştırma, olayın kaynağı ve koruma düzeni kontrol edildikten sonra yapılır.
02
Proses verileriyle doğru yerleşim
Her taşıma hattının hızı, çapı ve yanıcı malzemesi farklıdır. Yerleşim hesabı ile su, elektrik ve proses arayüzleri aynı tasarımda doğrulanır.
Zamanlama ve algılama
- Dedektör–nozul mesafesi
- Gerekli mesafe, malzemenin en yüksek taşıma hızı ile algılama, kontrol, vana açılması ve etkili su dağılımının toplam süresinden hesaplanır. Yalnız vana tepki süresini esas almak koruma mesafesini eksik bırakabilir.
- Sıcak ve aydınlık prosesler
- Sıcak malzeme, dış ışık ve sensör kirlenmesi için uygun dedektör tipi belirlenir. Soğutmalı bağlantı, hava temizleme veya farklı algılama yöntemi gerektiğinde üretici çözümü kullanılır; bütün hatlara ortak bir sıcaklık eşiği atanmaz.
Besleme ve proses uyumu
- Su hattının sürekliliği
- Gerekli debi ve dinamik basınç, eş zamanlı müdahale senaryosunda kontrol edilir. Don riski, filtreleme, vana erişimi ve varsa basınçlandırma grubu tasarıma dahil edilir. Basınç göstergesindeki statik değer tek başına yeterli değildir.
- Malzeme ve yönlendirme
- Suya hassas ürünlerde kalite, hijyen ve proses etkisi değerlendirilir. Alternatif yönlendirme kullanılıyorsa malzemenin güvenli kabul alanı ve aktüatörün süresi tanımlanır. Yönlendirme düzeneği ayrıca doğrulanmadan patlama izolasyonu işlevi üstlenmez.
Doğrulama ve bakım
- Yangın ve patlama koruması
- Kıvılcım söndürme, tutuşma kaynağını önlemeye yönelik bir katmandır. Patlama tahliyesi, bastırma ve izolasyon ayrı risk değerlendirmesi gerektirir. Yanıcı toz projelerinde güncel NFPA 660 ile ilgili tasarım esasları; seçilen ekipmanda ise varsa VdS belge kapsamı değerlendirilir.
- Fonksiyon ve saha kontrolleri
- Dedektör penceresi, su dağılımı, vana, alarm ve duruş arayüzleri üretici programına göre kontrol edilir. Kayıtlar olayların sıklığını ve bakım ihtiyaçlarını görünür kılar. Test aralığı, üretici talimatı ve proses riskine göre belirlenir.
03
Taşınan malzemeye göre koruma
Uygulama, yalnız sektör adına göre seçilmez. Malzemenin tutuşma davranışı, taşıma şekli ve korunan aşağı akış ekipmanı belirleyicidir.
Ahşap, MDF ve talaş hatları
- Proses riski
- Kesici, zımpara ve kurutuculardan filtre veya siloya sıcak parçacık taşınabilir.
- Koruma yaklaşımı
- Algılama ve söndürme bölgeleri taşıma hattına yerleştirilir; filtre, silo ve toz patlaması tedbirleri birlikte incelenir.
Tekstil ve lif işleme
- Proses riski
- Lif taşıma, mekanik sürtünme ve toz birikimi farklı algılama koşulları oluşturur.
- Koruma yaklaşımı
- Sensör temizliği, görüş alanı, suyla temasın ürün etkisi ve güvenli duruş senaryosu birlikte planlanır.
Tahıl, yem, geri dönüşüm ve pelet
- Proses riski
- Yabancı metal, kırıcı ve kurutucu kaynaklı tutuşma riski; malzeme ve süreçle değişir.
- Koruma yaklaşımı
- Saha koşullarına uygun algılama seçilir; hijyen, su uyumu, birikmiş malzeme ve diğer patlama koruma katmanları değerlendirilir.
04
Koruma katmanlarının farklı görevleri
Tüm sütunları incelemek için tabloyu yatay kaydırabilirsiniz.
| Katman | Temel görev | Tasarımdaki yeri |
|---|---|---|
| Kıvılcım söndürme | Taşınan tutuşma kaynağına erken müdahale. | Algılama, taşıma hızı, su dağılımı ve zamanlama. |
| Makine duruşu / yönlendirme | Riskli proses akışını kesmek veya güvenli alana almak. | Olay ve arıza senaryosuna bağlı kumanda. |
| Patlama izolasyonu | Patlamanın bağlı ekipmana yayılmasını sınırlamak. | Ayrı doğrulanmış ekipman ve patlama hesabı. |
| Tahliye / bastırma | Patlamanın basınç etkisini yönetmek. | Hacim, toz özellikleri ve saha yerleşimi. |
VdS belgesi, seçilen sistem ve bileşenin kendi kapsamıyla değerlendirilir. NFPA 664 dahil eski yanıcı toz başlıkları NFPA 660:2025 içinde birleştirilmiştir; projede kullanılacak standart ve yerel şartlar ayrıca belirlenir.
Malzeme türünü, boru çapını, taşıma hızını ve proses sıcaklığını paylaşın; algılama, müdahale ve güvenli duruş düzenini birlikte değerlendirelim.
