Tasarım ve uygulama rehberi
Endüstriyel yanıcı sıvı güvenliğinde köpüklü söndürme sistemleri: çalışma prensibi, mühendislik detayları ve tesis çözümleri
Köpüklü yangın söndürme sistemleri, özellikle B sınıfı yanıcı ve parlayıcı sıvı yangınlarında örtme, soğutma ve yeniden alevlenme kontrolü sağlar. Suyla karışmayan ve sudan hafif olan bazı yakıtlar su yüzeyinde yanmaya devam edebilir; uygun köpük tabakası yakıt yüzeyi ile hava arasında bir bariyer oluşturur.
Özkartay köpüklü söndürme çözümleri; yakıtın kimyasal yapısı, tesis prosesi, koruma alanı ve yangın senaryosuna göre projelendirilir. Köpük konsantresi, genleşme sınıfı, karışım oranı, tank kapasitesi, borulama ve boşaltım elemanları birlikte değerlendirilir.
01
Köpüklü söndürme sistemleri nasıl çalışır?
Su ile köpük konsantresi belirlenen oranda karıştırılır. Çözelti, uygun jeneratör, sprinkler veya nozullarda hava ile birleşerek yangın alanına uygulanır. Sistemin yangın kontrolüne katkısı üç temel etkiye dayanır.
Örtme ve oksijen bariyeri
Köpük tabakası yakıt yüzeyini kaplayarak yakıt buharı ile havadaki oksijenin temasını sınırlar. Tabakanın sürekliliği, uygun uygulama yöntemi ve yeterli köpük beslemesiyle korunur.
Soğutma etkisi
Köpük kabarcıklarının içerdiği su, yüzeyden ısı çekerek soğutmaya yardımcı olur. Bu etki, yangının kontrolü ve köpük örtüsünün korunmasıyla birlikte değerlendirilir.
Buhar bastırma ve yeniden alevlenme kontrolü
Kararlı köpük örtüsü, yakıt buharının yüzeyden yayılmasını azaltmaya ve yeniden alevlenme riskini sınırlamaya yardımcı olur. Konsantre-yakıt uyumu ve köpüğün dayanımı bu etkinin sürdürülmesinde belirleyicidir.
02
Köpük türleri, genleşme sınıfları ve mühendislik seçimi
Konsantre tipi ile köpüğün genleşme sınıfı ayrı seçimlerdir. AFFF, AFFF-AR, sentetik veya flor içermeyen (NFF / F3) konsantre; korunacak yakıt ve seçilen dozajlama/boşaltım ekipmanlarıyla uyumlu olmalıdır. Tasarım parametreleri tesisin gerçek proje verilerinden belirlenir.
Köpük konsantresi tipleri
- AFFF — su filmi oluşturan köpük
- Benzin, motorin ve ham petrol gibi uygun hidrokarbon yakıtlarda, köpük örtüsüne ek olarak yüzeyde sulu film oluşturmak üzere geliştirilir. Yakıt ve uygulama uygunluğu seçilen konsantrenin teknik verileriyle kontrol edilir.
- AFFF-AR — alkol dayanımlı köpük
- Alkol, keton ve uygun diğer polar çözücülerde, yakıtın köpük tabakasını bozmasına karşı koruyucu bir bariyer oluşturan formülasyonlar kullanılır. Her kimyasal için uygunluk ve karışım oranı ürün verilerinden doğrulanır.
- Sentetik konsantreler
- Sentetik esaslı konsantrelerin kullanım alanı ürünün formülasyonuna ve ekipman uyumuna bağlıdır. Yüksek genleşmeli jeneratörler ve hacim doldurma uygulamaları için bu kullanım amacıyla geliştirilmiş uygun sentetik konsantreler seçilir.
Köpük genleşme sınıfları

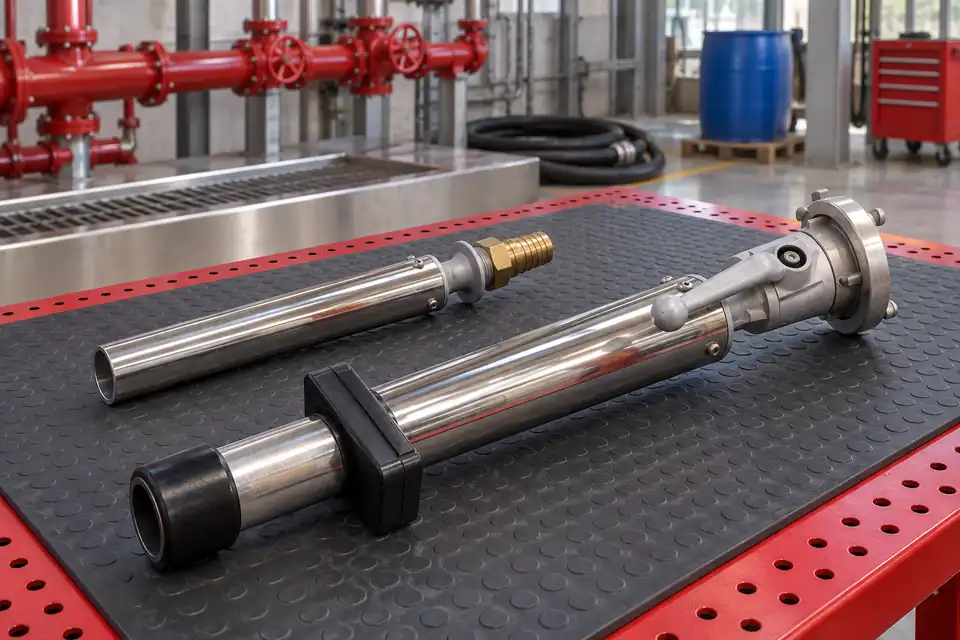

- Düşük genleşmeli köpük
- Tank yüzeyi, dış ortam yakıt depolama sahaları ve köpük monitörleri gibi yüzey koruma uygulamalarında değerlendirilir. Rüzgâr etkisi, atış mesafesi ve yakıt yüzeyine ulaşma koşulları boşaltım tasarımında dikkate alınır.
- Orta genleşmeli köpük
- Tank döküntü sahaları, seddeli havuzlar ve kimyasal depolama alanlarındaki yakıt birikintilerini örtmek için değerlendirilebilir. Uygulama ekipmanı ve köpük örtüsünün dayanımı, yakıt ile saha koşullarına göre seçilir.
- Yüksek genleşmeli köpük
- Uygun kapalı veya sınırlandırılmış hacimleri köpükle doldurarak yangının kontrolüne yardımcı olur. Koruma hacmi, dolum süresi, hava beslemesi, havalandırma ve köpük kayıpları proje hesabıyla değerlendirilir; oksijeni tamamen ortadan kaldırdığı varsayılmaz.
Mühendislik seçim kriterleri
- Yakıt, proses ve koruma kapsamı
- Yakıtın hidrokarbon veya polar çözücü niteliği, depolama biçimi, olası döküntü alanı ve korunacak yüzey ya da hacim belirlenir. Konsantre ile genleşme sınıfı bu yangın senaryosuna göre seçilir.
- Karışım oranı ve tank kapasitesi
- Karışım oranı seçilen konsantrenin teknik verilerine göre belirlenir. Gerekli debi ve uygulama süresi üzerinden su ve konsantre ihtiyacı hesaplanır; tank kapasitesi ile dozajlama düzeni birlikte boyutlandırılır.
- Hidrolik hesap ve ekipman uyumu
- Boru çapları, basınç kayıpları ve uç nokta debileri hidrolik hesaplarla kontrol edilir. Dozajlama ekipmanı, jeneratör, köpük odası, sprinkler ve nozulların seçilen konsantre ile uyumu üretici verileri üzerinden doğrulanır.
03
Tesise özel köpüklü söndürme çözümleri
Yanıcı sıvı riski, saha yerleşimi ve operasyon koşulları her tesiste farklıdır. Köpük uygulama yöntemi, yakıtın özellikleri ve korunacak alanın yangın senaryosu üzerinden belirlenir.
Petrol, kimya ve yakıt dolum/depolama alanları
- Yangın riski
- Yakıt depolama tankları, dolum kollarındaki sızıntılar ve döküntü sahalarında tutuşma riski.
- Uygulama çözümü

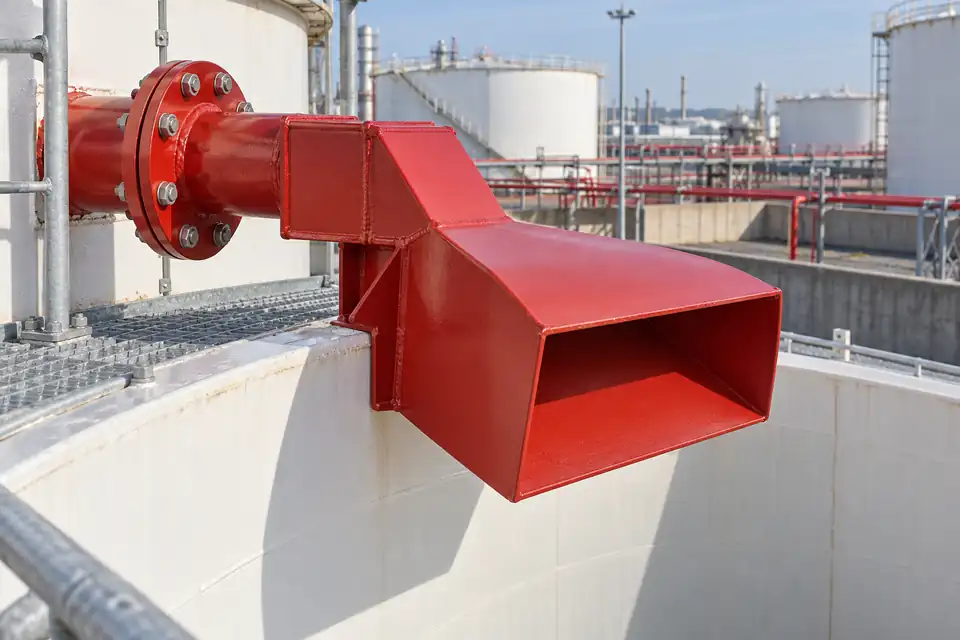

- Tank tipine göre köpük odaları (foam chamber) ve yüzer tavan kenar sızdırmazlık bölgesi (rimseal) koruması değerlendirilir. Dolum peronları için köpük monitörleri, döküntü havuzları için uygun boşaltım hatları projelendirilir.
Uçak ve helikopter hangarları
- Yangın riski
- Havacılık yakıtı, bakım sırasında tutuşma kaynakları ve yüksek tavanlı geniş hacimler.
- Uygulama çözümü
- Hangar senaryosuna göre uygun sentetik konsantreli yüksek genleşmeli jeneratörler veya kanat altı yakıt yüzeyini hedefleyen düşük genleşmeli köpük monitör/nozul düzenleri değerlendirilir. Gerekli koruma hacmi ve uygulama süresi proje hesabıyla belirlenir.
Boya ve kimyasal üretim tesisleri
- Yangın riski
- Solventler, reçineler ve kimyasal proses tanklarında yanıcı sıvı riski.
- Uygulama çözümü
- Polar çözücüler için kimyasalla uyumlu, çevresel özellikleri belgelenmiş alkol dayanımlı NFF konsantreleri seçilir. Üretim hattının koruma ihtiyacına göre otomatik köpük sprinkler veya nozul hatları tasarlanır.
Tersaneler, iskeleler ve yat limanları
- Yangın riski
- Yakıt transferi ve depolama, açık alanda rüzgâr etkisi ve deniz ortamında korozyon.
- Uygulama çözümü
- Korunacak yakıt alanları için uzaktan kumandalı köpük monitörleri ve uygun boşaltım düzenleri değerlendirilir. Pirinç veya paslanmaz çelik gibi malzeme seçenekleri deniz ortamına ve seçilen konsantreye göre belirlenir; deniz suyu kullanılacaksa konsantre ve ekipmanın buna uygunluğu ayrıca kontrol edilir.
04
Tesis türlerine göre köpüklü söndürme tasarım tablosu
Tüm sütunları incelemek için tabloyu yatay kaydırabilirsiniz.
| Tesis / saha tipi | Köpük konsantresi seçimi | Genleşme sınıfı | Boşaltım elemanı |
|---|---|---|---|
| Petrol ve kimya tesisleri | Yakıtla uyumlu AFFF / AFFF-AR | Düşük genleşmeli | Köpük odası / rimseal koruması |
| Yakıt dolum ve depolama alanları | Yakıtla uyumlu AFFF / AFFF-AR | Projeye göre düşük / orta genleşmeli | Köpük monitörü / döküntü koruma hatları |
| Uçak ve helikopter hangarları | Genleşmeli köpük ile yanıcı malzeme cinsine göre seçilmiş özel köpük konsantresi | Sistem tasarımına göre yüksek / düşük genleşmeli | Yüksek genleşmeli jeneratör / düşük genleşmeli monitör-nozul |
| Boya ve kimyasal üretim | Kimyasalla uyumlu, güncel çevresel özellikleri belgelenmiş NFF | Projeye göre düşük / orta genleşmeli | Köpük sprinkler hatları / nozullar |
| Tersaneler, iskeleler ve yat limanları | Yakıt ve su kaynağıyla uyumlu AFFF / AFFF-AR | Düşük genleşmeli | Uzaktan kumandalı köpük monitörleri |
Tablo proje ön seçimine yardımcı olur. Nihai konsantre, genleşme sınıfı, dozajlama ve boşaltım ekipmanları; yakıt, saha koşulları, üretici verileri ve uygulanacak tasarım standardı birlikte değerlendirilerek belirlenir.
Köpüklü yangın söndürme sisteminin koruma hedefleri; uygun konsantre seçimi, hidrolik hesaplarla boyutlandırılmış borulama ve yakıtın kimyasal yapısına uygun boşaltım elemanlarının birlikte tasarlanmasıyla karşılanır. Özkartay, bu bileşenleri tesisin prosesine ve yangın senaryosuna göre bir araya getirir.
