Tasarım ve uygulama rehberi
Oda sızdırmazlık testi: gazın korunan hacimde kalışını değerlendirmek
Gazlı söndürme sistemi, hedeflenen söndürücü madde konsantrasyonunu oluşturmak ve gereken süre boyunca korumak için tasarlanır. Kablo geçişleri, kapı boşlukları, havalandırma kanalları veya döşeme altındaki açıklıklar bu davranışı etkileyebilir. Doğru miktarda söndürücü madde seçmek kadar, korunan hacmin sınırlarını doğrulamak da önemlidir.

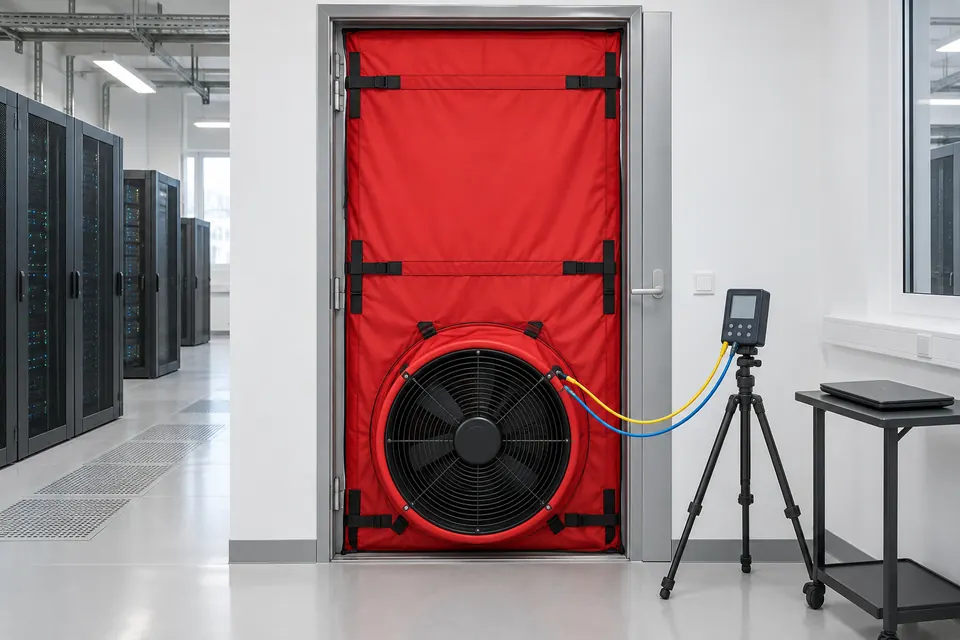

Door Fan testi, geçici bir kapı panelindeki fan ve kalibre basınç ölçüm cihazıyla odanın hava kaçağını ölçer. Elde edilen verilerden eşdeğer kaçak alanı ve tasarım koşullarındaki söndürücü madde tutma süresi hesaplanır. Bu, gerçek bir söndürücü gaz boşaltımı yerine ölçüme dayalı bir tahmindir.
01
Hacim hazırlığı, fan ölçümü ve değerlendirme
Ölçüm, odanın söndürme sırasındaki durumunu temsil etmelidir. Açıklıklar, kapanacak damperler ve koruma yüksekliği test öncesinde tanımlanır.
Koruma sınırının belirlenmesi
Duvar, kapı, tavan ve döşeme sınırları incelenir. Yükseltilmiş döşeme veya asma tavanın korunan hacme dahil olup olmadığı projeden kontrol edilir. Havalandırmanın söndürme anındaki kapanma durumu ve sürekli açık kalacak noktalar kaydedilir.
Fan ve manometrenin kurulması
Uygun bir kapı açıklığına geçici panel ve fan yerleştirilir. Basınç hortumları doğru referans noktalarına bağlanır. Cihaz kalibrasyonu, oda hacmi, sıcaklık ve doğal basınç farkı kayıt altına alınır.
Kaçak davranışının ölçülmesi
Seçilen yöntemin basınç noktalarında hava debisi ile oda–çevre basınç farkı ölçülür. Gerekli basınçlandırma ve basınç düşürme ölçümleri, doğal basınç düzeltmesiyle değerlendirilir. Eşdeğer kaçak alanı, bu ölçümlerden hesaplanan bir büyüklüktür.
Tutma süresi ve raporlama
Söndürücü madde türü, tasarım konsantrasyonu, koruma yüksekliği ve kaçak dağılımı hesap girdileridir. Tahmin edilen süre, proje için benimsenen kabul şartıyla karşılaştırılır. Uygunsuzluklar giderildikten sonra gereken tekrar ölçüm yapılır ve sonuçlar teslim raporuna işlenir.
02
Sızdırmazlık, basınç ve işletme birlikte ele alınır
Hava kaçağını azaltmak yararlıdır; ancak oda, söndürme sırasında oluşan basıncı da güvenle yönetebilmelidir. Bu iki konu ayrı hesaplarla doğrulanır.
Hesap ve kabul koşulu
- Tutma süresinin dayanağı
- Bazı tasarım esaslarında 10 dakika hedefi kullanılır. Gerekli süre ve korunacak yükseklik; söndürücü madde, risk, uygulanacak standart ve ilgili kabul merciinin şartına göre belirlenir. Tek bir süre bütün oda ve gazlar için otomatik yeterlilik anlamına gelmez.
- Ölçüm ile tahminin ayrımı
- Fan testi doğrudan hava debisi ve basınç farkını ölçer. Gaz tutma süresi ise bu verilerle oluşturulan modelin sonucudur. Kullanılan yöntem, kaçak dağılımı varsayımları ve hacim bilgileri raporda bulunmalıdır.
Açıklıklar ve basınç tahliyesi
- Kaçakların iyileştirilmesi
- Geçişler, kapı contaları ve yapı birleşimleri uygun yöntemlerle düzenlenir. Yangın durdurucu uygulama, ilgili yapı ve geçişin test edilmiş sistemine uygun olmalıdır. Fan testi toplam kaçak davranışını gösterir; her gizli deliğin konumunu tek başına saptamaz.
- Basınç tahliye düzeni
- Boşaltım sırasında oda üzerindeki basınç etkisi ayrıca hesaplanır. Gereken tahliye açıklığı, açılma basıncı ve deşarj yolu koruma tasarımıyla eşleştirilir. Daha düşük kaçak alanı, basınç tahliye ihtiyacını ortadan kaldırmaz.
Teşhis ve süreklilik
- Kaçak arama yöntemleri
- Uygun izleyici duman veya hava hareketi incelemesi, erişilebilir kaçak noktalarını bulmaya yardımcı olabilir. Kullanılan yöntem ve madde, mahaldeki ekipmanın hassasiyeti ve güvenlik bilgisiyle değerlendirilir; bütün elektronik ortamlara koşulsuz uygulanmaz.
- İşletme ve değişiklik kayıtları
- Yeni kablo geçişi, kapı değişimi veya havalandırma tadilatı doğrulanmış sınırı etkileyebilir. Düzenli kontrol ve gerekli yeniden test planlanır. Test sonucu oda bütünlüğünü değerlendirir; tek başına LEED, sigorta veya bütün söndürme sistemi sertifikası oluşturmaz.
03
Hassas hacimlerde uygulama
Korunan hacmin geometrisi, ekipman yerleşimi ve söndürme anındaki işletme durumu test planına yansıtılır.
Veri merkezleri
- Hacim özelliği
- Kablo geçişleri, yükseltilmiş döşeme ve sürekli çalışan havalandırma bulunabilir.
- Değerlendirme
- Koruma sınırı ve kapanma senaryosu belirlenir; test, tasarlanan oda durumunda yürütülür.
Arşiv ve kritik kayıt odaları
- Hacim özelliği
- Kapı trafiği, raf yüksekliği ve bina birleşimleri tutma davranışını etkiler.
- Değerlendirme
- Koruma yüksekliği ve söndürücü madde hesabıyla uyumlu tutma süresi değerlendirilir; uygun kaçak iyileştirmeleri kaydedilir.
Kontrol ve elektrik odaları
- Hacim özelliği
- Sonradan yapılan tesisat geçişleri önceki ölçüm koşullarını değiştirebilir.
- Değerlendirme
- Saha değişiklikleri izlenir; basınç tahliyesi, havalandırma ve yeniden test ihtiyacı birlikte incelenir.
04
Birbirini tamamlayan doğrulamalar
Tüm sütunları incelemek için tabloyu yatay kaydırabilirsiniz.
| Başlık | Girdi | Ne gösterir? |
|---|---|---|
| Fan ölçümü | Hava debisi, basınç farkı ve test koşulları. | Hacmin ölçülen kaçak davranışı. |
| Tutma süresi hesabı | Kaçak verisi, söndürücü madde, konsantrasyon ve koruma yüksekliği. | Tasarım koşullarında tahmin edilen süre. |
| Basınç tahliye hesabı | Boşaltım debisi, oda sınırı ve tahliye düzeni. | Basınç etkisi ve gerekli tahliye kapasitesi. |
| Boru sızdırmazlığı | Boru hattı ve sisteme özel test yöntemi. | Boru ve bağlantı bütünlüğü; oda kaçağını ölçmez. |
Söndürücü madde türünü, oda geometrisini, koruma yüksekliğini ve havalandırma senaryosunu paylaşın; ölçüm ve raporlama kapsamını birlikte belirleyelim.
