Tasarım ve uygulama rehberi

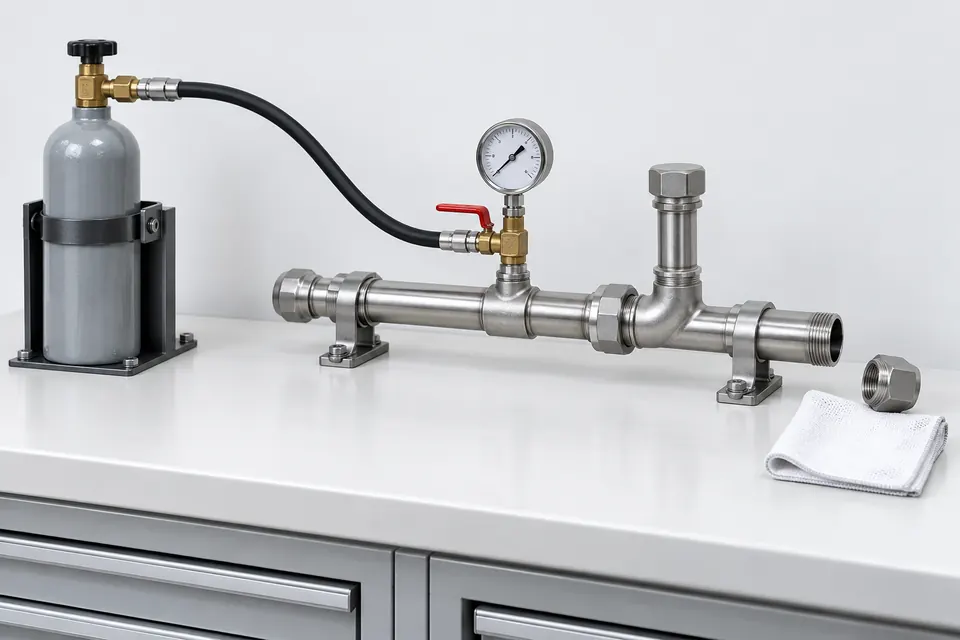

PUF ve boru sızdırmazlık testi: temiz akış yolu, doğrulanmış hat bütünlüğü
Gazlı söndürmede söndürücü madde miktarı ve hidrolik hesap kadar, sahada kurulan boru hattının temizliği ve bağlantılarının bütünlüğü de önemlidir. Montaj sırasında kalan talaş, toz veya yabancı cisim nozul çıkışını etkileyebilir; kaçak bağlantı ise tasarlanan boşaltımın gerçekleşmesini zorlaştırabilir.
PUF / puff testi, boru içindeki akış yolunu ve temizliği değerlendiren kontrollü bir gaz geçişidir. Boru sızdırmazlık testi, tanımlanmış test koşullarında hattın kaçak davranışını inceler. Oda sızdırmazlık testi ise korunan hacmin söndürücü maddeyi tutabilmesiyle ilgilidir. Bu üç kontrol farklı sorulara yanıt verir ve ayrı raporlanır.
01
Hazırlıktan sistemin yeniden hizmete alınmasına
Test, seçilen söndürme sisteminin üretici prosedürü, proje tasarımı ve uygulanacak kabul esasına göre yetkin ekip tarafından yürütülür.
Test sınırının tanımlanması
Boru güzergâhı, çaplar, branşlar, nozullar ve bağlantılar uygulama projesiyle karşılaştırılır. Söndürücü madde depoları, tetikleme devreleri ve teste dahil edilmeyecek ekipmanın izolasyonu planlanır. İşletmeyle çalışma zamanı ve geçici koruma ihtiyacı kararlaştırılır.
PUF / kontrollü akış kontrolü
Üreticinin uygun gördüğü kuru hava veya azot, kontrollü şekilde tanımlanmış hattan geçirilir. Her çıkışın açık olduğu ve yabancı maddelerin uzaklaştırıldığı kontrol edilir. Geçici bağlantıların sabitlenmesi, çıkışların çevresinin korunması ve gazın güvenli tahliyesi bu hazırlığın parçasıdır.
Boru sızdırmazlığının ölçülmesi
Sızdırmazlık kontrolünde kalibre ölçüm cihazlarıyla basınç ve süre kaydedilir. Stabilizasyon, ortam sıcaklığı ve test hacmi değerlendirilir. Test basıncı ve izin verilen değişim, sistemin üretici talimatındaki kabul koşuluyla karşılaştırılır; bütün gazlı sistemler için tek bir yüzde veya süre kullanılmaz.
Son kontrol ve kayıt
Sökülen nozullar ve geçici kapamalar prosedüre göre eski düzenine getirilir. Nozul kodu, orifis, yön ve konum yeniden kontrol edilir. İzolasyonlar kaldırılıp kumanda arayüzleri doğrulanır; test sonucu, uygunsuzluk, onarım ve tekrar kontrol kayıtları teslim dosyasına eklenir.
02
Test planının teknik dayanakları
Doğru sonuç için yöntem, ölçüm ve kabul şartı aynı test kapsamına ait olmalıdır. Boru temizliği, kaçak kontrolü ve dayanım deneyi birbirinin yerine geçmez.
Sistem ve yöntem
- Gaz ve borulama seçimi
- İnert gaz ile halokarbon sistemlerinin depolama basıncı, vana düzeni ve boru tasarımı farklı olabilir. Depolama basıncı doğrudan test basıncı olarak alınmaz. Saha kontrolü, kurulu sistem için onaylanan prosedüre bağlanır.
- Dayanım ve sızdırmazlık ayrımı
- Dayanım deneyi, basınca karşı yapısal bütünlüğü değerlendirir; sızdırmazlık testi ise kaçak davranışını kontrol eder. PUF testi bunların yerini tutmaz. Hangi deneyin gerekli olduğu, kapsamı ve kabul şartı test planında ayrı tanımlanır.
Ölçüm ve saha güvenliği
- Ölçümün anlamı
- Cihazın ölçüm aralığı, kalibrasyonu, başlangıç koşulu ve sıcaklık değişimi kayıt altına alınır. Basınç azalması tek başına, şartları tanımlanmadan kabul veya ret ölçütü olamaz. Sonuçlar seçilen yöntemle birlikte değerlendirilir.
- Kontrollü gaz kullanımı
- Basınçlı gaz, geçici bağlantılar ve tahliye noktaları çalışma planına dahil edilir. Azot kullanılan kapalı mahallerde havalandırma ve oksijen azalması riski değerlendirilir. Test, sahadaki çalışanların ve hassas ekipmanın korunacağı şekilde düzenlenir.
Teslim ve süreklilik
- İzlenebilir test raporu
- Raporda sistem adı, test sınırı, yöntem, cihaz bilgisi, koşullar, ölçümler ve kabul dayanağı yer alır. Eksik noktalar ve tekrar test ihtiyacı görünür bırakılır. Başarılı ölçüm, tek başına bütün sistem için sigorta veya resmi kabul belgesi değildir.
- Değişiklik sonrası değerlendirme
- Boru tadilatı, nozul değişimi veya onarım sonrasında etkilenen hat için gerekli kontroller yeniden belirlenir. Temiz akış yolu ve sızdırmazlık, hidrolik hesabın ve nihai boşaltım donanımının doğrulanmasını tamamlar.
03
Devreye almada ve değişikliklerde kullanım
Kontrol kapsamı, tesisin kullanımından çok kurulu gazlı sistem ve etkilenen boru bölümüne göre belirlenir.
Veri merkezi ve elektrik odaları
- Saha koşulu
- Hassas ekipman çevresinde borulama ve çok sayıda nozul bulunabilir.
- Kontrol yaklaşımı
- Gaz tahliyesi ve temizlik planlanır; boru kontrolleri oda bütünlüğü testiyle ayrı kaydedilir.
Yeni sistem kurulumu
- Saha koşulu
- İmalat ve montaj sonrası devreye alma belgeleri hazırlanır.
- Kontrol yaklaşımı
- Uygulama projesi, akış sürekliliği, test sonuçları ve son nozul kontrolü aynı teslim dosyasına bağlanır.
Tadilat ve bakım
- Saha koşulu
- Hat uzatılması, branş değişimi veya kaçak onarımı önceki durumu etkileyebilir.
- Kontrol yaklaşımı
- Etkilenen bölüm ve hesaplar gözden geçirilir; gerekli tekrar testleri ve hizmete dönüş kayıt altına alınır.
04
Üç test, üç ayrı soru
Tüm sütunları incelemek için tabloyu yatay kaydırabilirsiniz.
| Kontrol | Ne değerlendirilir? | Sonuç |
|---|---|---|
| PUF / puff | Boru içi temizlik ve çıkışlarda akış sürekliliği. | Açık akış yolu ve temizleme kaydı. |
| Boru sızdırmazlığı | Tanımlı koşullarda boru ve bağlantıların kaçak davranışı. | Prosedüre göre ölçüm ve kabul değerlendirmesi. |
| Oda sızdırmazlığı | Korunan hacmin hava kaçağı ve söndürücü madde tutma davranışı. | Kaçak alanı ölçümü ve tutma süresi tahmini. |
Bu anlatım testlerin amacını açıklar. Uygulamadaki basınç, süre ve kabul değerleri; seçilen sistemin talimatı ve proje esasına göre test planında belirlenir.
Sistem tipini, uygulama projesini ve devreye alma ya da tadilat kapsamını paylaşın; gerekli boru kontrollerini ve teslim kayıtlarını birlikte planlayalım.
