Sulu söndürme sistemleri: doğru sistem seçimi, hidrolik tasarım ve saha uygulaması
Sulu söndürme sistemleri; yangın pompaları, su kaynağı, borulama, kontrol elemanları ve sprinkler başlıklarının birlikte çalışmasıyla koruma sağlar. Tasarımın başlangıç noktası yalnızca bina alanı değildir; kullanım amacı, depolanan malzeme, tavan ve raf yüksekliği ile ortam sıcaklığı birlikte değerlendirilir.
Özkartay; ıslak borulu, kuru borulu, ön tepkili ve baskın sistem seçeneklerini tesisin risklerine göre projelendirir. Sprinkler, vana ve pompa seçimleri, onaylı proje ile hesaplanan su ihtiyacına göre bir sistem bütünü olarak ele alınır.
01
Sulu sistem nasıl projelendirilir?
Saha verileri, su kaynağı ve işletme koşulları aynı tasarım dosyasında bir araya getirilir.
Tehlike ve kullanımın belirlenmesi
Üretim prosesi, yanıcı malzemeler, ambalaj türü ve depolama düzeni incelenir. Raf veya proses değişiklikleri mevcut korumanın yeniden değerlendirilmesini gerektirebilir.
Su kaynağı ve hidrolik hesap
Mevcut su kaynağının debi ve basıncı ölçülür. Kritik tasarım alanı için boru kayıpları hesaplanarak pompa, depo ve hat çapları belirlenir; tüm tesisler için tek bir basınç değeri kullanılmaz.
Sprinkler yerleşimi ve engeller
Başlık tipi ve yerleşimi; tavan yapısı, kirişler, kanallar, raflar ve korunacak malzeme ile birlikte seçilir. Isı elemanı, K faktörü ve koruma alanı seçilen başlığın teknik dokümanına göre değerlendirilir.
Algılama ve kontrol senaryosu
Vana izleme, akış alarmı, pompa kumandası ve gerekiyorsa algılama ile açılma sırası projede tanımlanır. Mekanik ve elektronik ekiplerin bağlantı sorumlulukları netleştirilir.
Test, devreye alma ve kayıt
Montaj sonrası sızdırmazlık, drenaj, alarm ve performans kontrolleri uygulanır. Ölçümler, uygulama sonrası çizimler ve bakım noktaları teslim dosyasına işlenir.
02
Dört temel sprinkler düzeni
Sistem tipi; donma ihtimali, istenmeyen su boşalması riski ve gerekli müdahale biçimine göre seçilir.

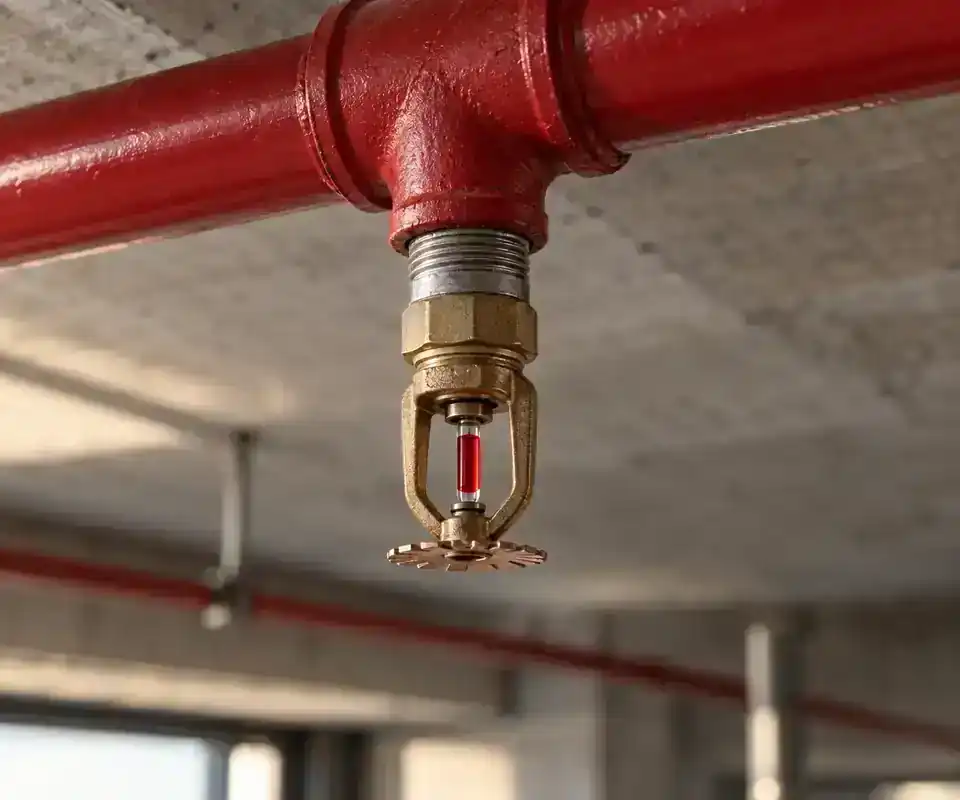

Islak borulu
- Çalışma düzeni
- Borular suyla doludur. Isı nedeniyle açılan otomatik sprinkler üzerinden su boşalır.
- Seçim koşulu
- Donma riski olmayan mahallerde değerlendirilir; boru güzergâhının tamamındaki sıcaklık koşulları dikkate alınır.

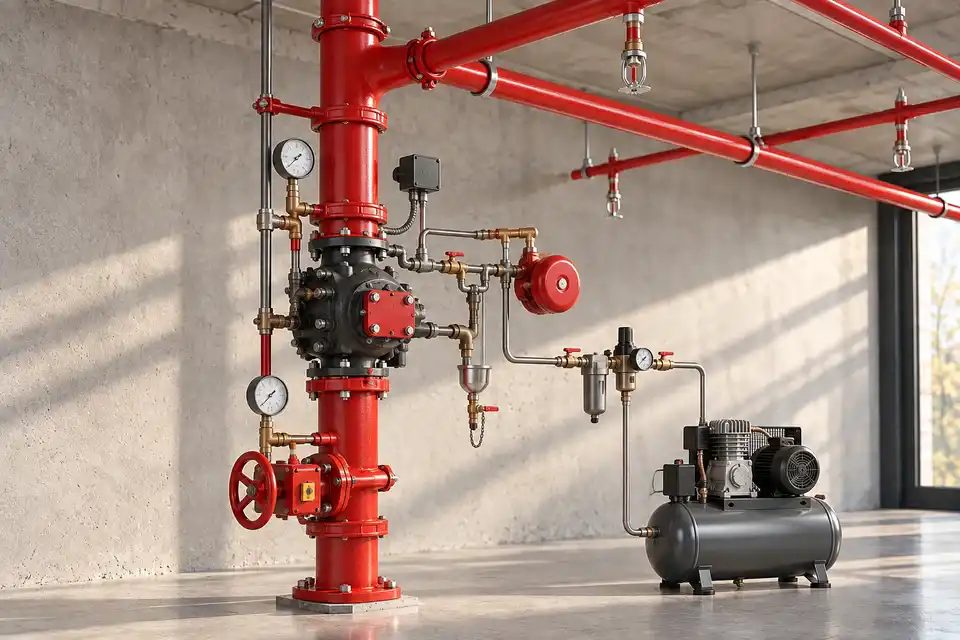

Kuru borulu
- Çalışma düzeni
- Borularda basınçlı hava veya azot bulunur. Sprinkler açılınca basınç düşer, kuru sistem vanası açılarak hatta su gönderir.
- Seçim koşulu
- Donmaya açık hacimlerde suyun ulaşma süresi, hava kaynağı ve boruların drenajı birlikte hesaplanır.

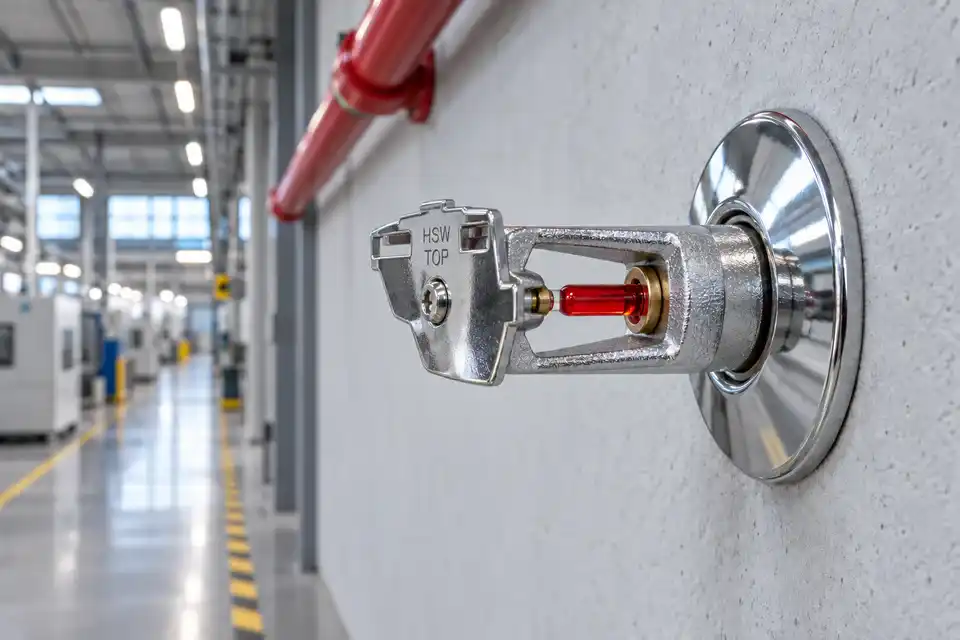

Ön tepkili
- Çalışma düzeni
- Algılama ve sprinkler olaylarının vana açılmasıyla ilişkisi, seçilen tek veya çift kilitlemeli düzene göre kurulur.
- Seçim koşulu
- İstenmeyen su boşalmasının önemli olduğu mahallerde değerlendirilir; algılama arızası ve sistem gözetimi de tasarımın parçasıdır.

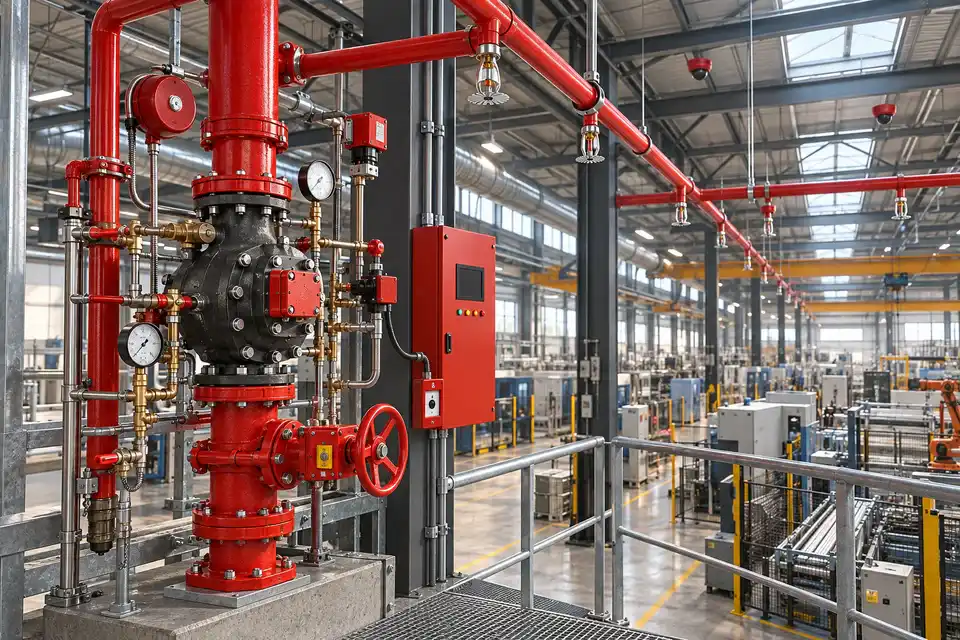

Baskın (deluge)
- Çalışma düzeni
- Açık nozullar veya açık sprinklerler kullanılır. Kumanda senaryosu vanayı açtığında ilgili bölgedeki boşaltım elemanlarına birlikte su verilir.
- Seçim koşulu
- Hızlı yayılım veya yüzey soğutma ihtiyacı olan risklerde bölge su talebi ve drenaj kapasitesi özel olarak değerlendirilir.
03
Tesis türüne göre tasarım yaklaşımı
Aynı sistem ailesi farklı tesislerde farklı yerleşim ve su ihtiyacı doğurur.
Fabrika ve üretim alanları
- Saha koşulu
- Makine yerleşimleri, tavan engelleri ve proses değişiklikleri.
- Tasarım yaklaşımı
- Proses riskine uygun başlık yerleşimi, erişilebilir kontrol grupları ve üretimle koordine edilen montaj planı hazırlanır.
Lojistik ve raflı depolar
- Saha koşulu
- Malzeme sınıfı, ambalaj ve raf yüksekliğine bağlı değişen koruma ihtiyacı.
- Tasarım yaklaşımı
- Depolama verilerine göre tavan koruması ve gerekiyorsa raf arası koruma birlikte tasarlanır. Raf değişikliği su ihtiyacıyla beraber yeniden incelenir.
Soğuk ve donmaya açık hacimler
- Saha koşulu
- Boru hatlarında donma ve suyun ulaşmasında gecikme ihtimali.
- Tasarım yaklaşımı
- Kuru veya projeye uygun ön tepkili düzen, drenaj noktaları ve hava kaynağıyla birlikte değerlendirilir.
Ticari ve kamu yapıları
- Saha koşulu
- Yoğun kullanım, mimari beklentiler ve tahliye düzeni.
- Tasarım yaklaşımı
- Başlık seçimi mimariyle koordine edilir; koruma alanı ve engel kuralları estetik tercihlerden bağımsız olarak sağlanır.
04
Sistem seçimi karşılaştırması
Tüm sütunları incelemek için tabloyu yatay kaydırabilirsiniz.
| Sistem | Hat durumu | Tasarımda öne çıkan konu |
|---|---|---|
| Islak borulu | Su dolu | Donma riski ve başlık yerleşimi |
| Kuru borulu | Hava / azot basınçlı | Su ulaşma süresi ve drenaj |
| Ön tepkili | Seçilen kilitleme düzenine bağlı | Algılama, vana açılması ve gözetim |
| Baskın | Açık boşaltım elemanları | Bölge debisi, tetikleme ve drenaj |
Tablo bir seçim çerçevesidir. Nihai tasarım; saha verileri, seçilen ekipmanın onay kapsamı ve projede geçerli standartlara göre yapılır.
Doğru sulu koruma; yeterli su kaynağını uygun başlık, borulama ve kontrol senaryosuyla birleştirir. Projelendirme, sahada doğrulama ve planlı bakım aynı koruma zincirinin parçalarıdır.
